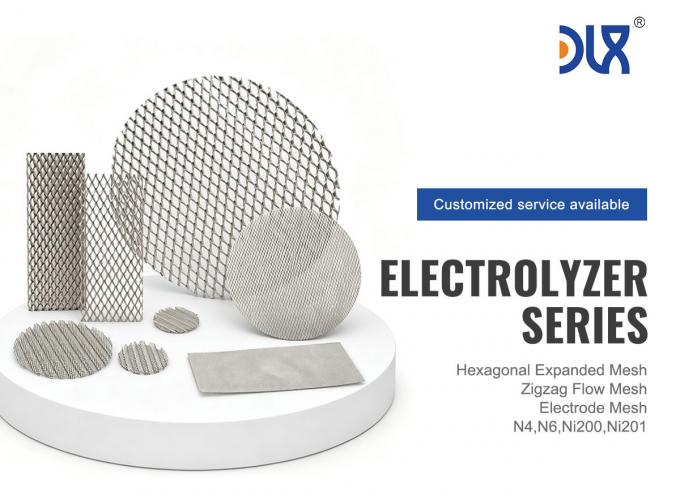

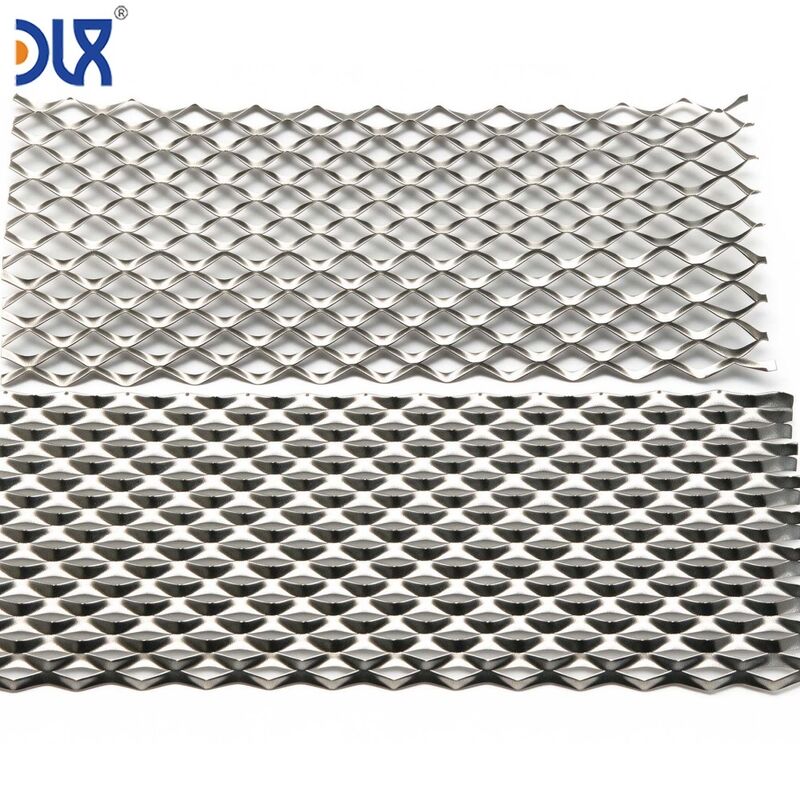

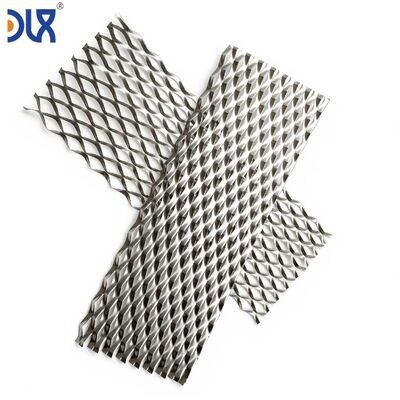

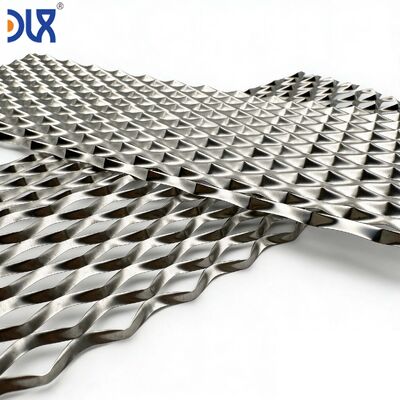

Maille expansée en nickel pur — Modèle en écailles de poisson pour les couches de diffusion de gaz d'électrolyseur d'hydrogène

Pour les couches de diffusion des gaz d'électrolyseur d'hydrogène (GDL) et les couches de transport poreuses (PTL),Le maillage en nickel élargi avec son motif caractéristique en diamant à l'échelle de poisson offre des avantages fondamentalement différents.: pas de câbles croisés pour créer une résistance au contact, pas d'intersections de tissage pour piéger des bulles de gaz, et une surface plane et continue qui répartit uniformément la charge de compression à travers la membrane.À Changzhou DLX Alloy Co.., Ltd., nous coupons et étirons notre propre feuille de nickel pur en mailles élargies en interne, contrôlant l'épaisseur de la feuille, la largeur du brin, l'ouverture en diamants longs (LWD),et la planéité finale pour correspondre à votre conception de cellule d'électrolyseurTraçabilité complète de la fusion à la maille sur chaque envoi.

Optimiser pour votre cellule?Envoyez-nous votre densité de courant cible, le taux de production de gaz par cellule et le type de membrane.

• Aucune intersection de câble  contact électrique uniformeLe maillage tissé crée un point de résistance de contact à chaque croisement de fil.chaque une micro-ohm de résistance qui s'additionne à travers la zone de l'électrode. le maillage élargi est électriquement continu. le courant circule à travers le réseau de brins sans traverser d'interfaces.l'élimination de ces problèmes de micro-résistances.

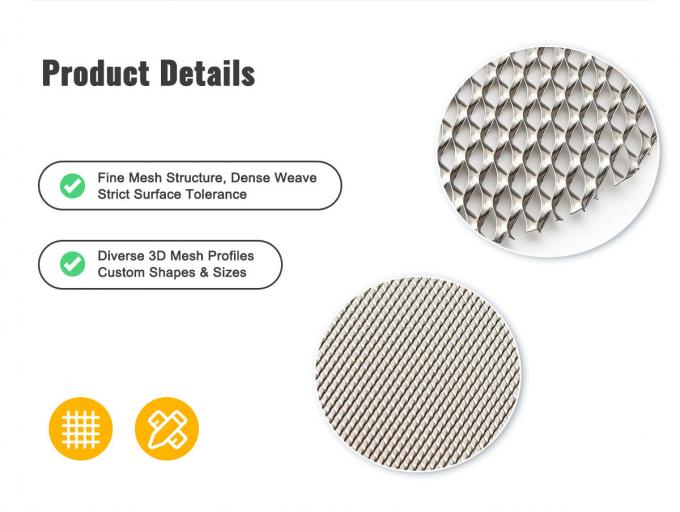

• Géométrie du diamant conçue pour la libération de gazLes ouvertures de diamants à paroi lisse sont façonnées par le processus d'étirement et non par l'écart entre les fils ronds.Les bulles d'hydrogène et d'oxygène glissent le long des parois du fil et sortent de l'écart de l'électrode sans être piégées aux coins tranchants du fil au filCela se traduit par un surpotentiel de bulle inférieur, qui devient le mécanisme de perte dominant au-dessus de 300 ‰ 400 mA/cm2.
• Surface plate ∼ compression uniforme par membraneLa mise en place d'un système de contrôle de la qualité de l'air est un élément essentiel de l'élaboration d'un système de contrôle de la qualité de l'air.la charge est répartie uniformément sur la surface de la membrane .
• Entièrement recuit Après expansion, le maillage est recuit en solution dans une atmosphère contrôlée afin d'éliminer le travail à froid du processus de découpe et d'étirement.La maille émerge plate et reste plate. Elle ne se boucle pas quand on la prend.Pour les chaînes d'assemblage automatisées utilisant des robots de pick-and-place, cette prévisibilité est essentielle.
• Le monolithique ne peut pas se défaire aux bordsLe maillage tissé coupé à la taille d'une cellule laisse les extrémités du fil exposées à chaque bord de coupe.La maille élargie n' a pas de bout de fil il est une pièce continue de nickelLes bords de coupe sont lisses et stables.
• De notre feuille de nickel à votre filet, même usine, même système de qualité.La bande de nickel qui alimente notre presse à expansion a été laminée à partir de notre propre lingot dans notre propre laminoir. Nous contrôlons la composition chimique, l'épaisseur, le recuit et l'expansion.Aucun sous-traitant n'a introduit de contamination entre le fondant et votre électrode.

La plupart des mailles déployées sur le marché commencent par l'achat de tôles de nickel. Le fabricant de mailles n'a aucun contrôle sur la composition chimique, l'historique du laminage ou l'état de surface de la matière première.À DLXNous les roulons à chaud pour les enlever, les roulons à froid à votre épaisseur spécifiée, les fendons à la largeur requise par votre outillage d'expansion,et étirer sur notre presse en expansionL'ensemble de la séquence se déroule dans une seule installation sous un seul système de qualité.

Pourquoi cela importe-t-il pour les performances de l'électrolyseur?Parce que la chimie de la surface de la feuille de nickel avant même d'entrer dans la presse à dilatation détermine la chimie de la surface de la maille finieSi la feuille a été contaminée par du fer provenant de rouleaux d'acier d'une laminerie tierce, ce fer est maintenant encastré dans la surface de votre maillage d'électrode.Il va se dissoudre dans l' électrolyte KOH sur des centaines d' heures de fonctionnementNous empêchons cela en faisant le laminage nous-mêmes, dans une installation où le travail ne roule que des alliages de nickel en contact.

• 12,000 m2 d'installation intégrée- fusion, laminage à chaud, laminage à froid, découpe, expansion, recuit, aplatissement et inspection.
• Épaisseur de la feuille 0,15 ∼0,50 mm; largeur du brin 0,4 ∼1,2 mm; largeur de la feuille 1,5 ∼6,0 mm; surface ouverte personnalisée 30 ∼65%.
• ISO9001 avec une traçabilité complète de la fusion aux mailles; accrédité par SGS; inspection BV et TÜV disponible.

Source: Catalogue de produits DLX Alloy.

Inspection par un tiersSGS, BV ou TÜVUn échantillon gratuit de 5 feuilles pour la première évaluation de l'électrolyseur OEM.

Il dépend de l'objectif de densité actuel. En dessous de 300 mA/cm2, la différence est marginale ̇ les deux types de mailles fonctionnent adéquatement. Au-dessus de 350 mA/cm2,La gestion de la bulle de gaz devient le mécanisme de perte dominant, et les ouvertures en diamant à paroi lisse de la maille élargie présentent généralement un surpotentiel de bulle inférieur de 15 à 30 mV à celui d'une maille tissée équivalente.Nous pouvons fournir les deux types fournir votre densité de courant cible et nous vous recommandons, ou nous pouvons envoyer des feuilles d'échantillons de chacun pour les tests côte à côte à une seule cellule.

Envoyez-nous un échantillon de votre treillis, nous mesurerons la longueur, la largeur, l'épaisseur et la surface.puis produire une maille étendue pour correspondre à ces paramètres dans votre qualité de nickel spécifiéIl s'agit d'une première étape courante lorsque les constructeurs d'électrolyseurs choisissent une deuxième source.

Nos outils de presse sont faits de matériaux compatibles avec le nickel. This is one of the reasons we brought expanding in-house — third-party expanding shops using standard tool steel dies were introducing iron contamination that showed up in our customers' post-mortem electrode analysisNous avons éliminé cette variable.

Le maillage étendu accepte du nickel Raney déposé par électrodeposition, des revêtements de catalyseur thermique et des couches de catalyseur recouvertes de lisier.l'uniformité de l'épaisseur du revêtement est généralement meilleureLes ouvertures en diamants sont suffisamment grandes pour que la solution de revêtement puisse s'écouler correctement, sans aucun pont ou obstruction des ouvertures.

Les nouvelles combinaisons de LWD et de largeur de brins nécessitent de nouveaux outils d'expansion, généralement un ensemble de matrices de découpe.Si l'investissement dans l'outillage est importantNous vous invitons à nous contacter avec vos paramètres de maillage cible et nous vous fournirons une évaluation de la faisabilité de l'outillage dans les 48 heures.
