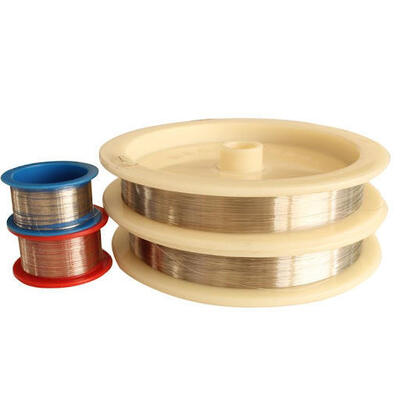

Fil de thermocouple ultra-pur type S PtRh10-Pt 0,3 mm pour fours industriels

Fil de thermocouple de haute pureté Type S (PtRh10-Pt) d'un diamètre de précision de 0,3 mm, conçu pour la mesure continue de la température dans des atmosphères oxydantes et inertes jusqu'à 1600°C (jusqu'à 1700°C à court terme). Fabriqué par fusion par induction sous vide et tréfilage de précision micro-filière pour garantir une dérive thermoélectrique ultra-faible, une structure de grain uniforme et une longue durée de vie opérationnelle dans les systèmes industriels de chauffage et de traitement thermique.

Les systèmes de thermocouples fonctionnant dans des domaines de très haute température exigent des conducteurs en métaux nobles capables de maintenir une intégrité de signal au niveau du microvolt sous un stress thermique sévère. Notre fil de thermocouple Type S associe du platine de haute pureté (branche négative) à un alliage de 90% platine / 10% rhodium (branche positive), fabriqué sous des contrôles métallurgiques rigoureux pour fournir une précision supérieure et une durabilité mécanique lors des cycles thermiques.

Avec un diamètre de fil nominal de 0,3 mm, ce produit offre un équilibre optimal entre une réponse thermique rapide et une durée de vie prolongée dans les environnements à haute température. Chaque lot subit un recuit continu multi-étapes dans des atmosphères contrôlées pour éliminer les contraintes internes, assurer une orientation cristalline uniforme et prévenir la fragilisation prématurée causée par l'oxydation des joints de grains.

Utilisant des lingots maîtres de haute pureté à 99,99% et une fusion sous vide ultra-propre, le fil de thermocouple Type S de 0,3 mm évite la contamination par des métaux traces, garantissant une sortie EMF constante et un décalage de calibration minimal sur des milliers d'heures de fonctionnement.

La chimie intrinsèque des métaux nobles du platine et du rhodium offre une inertie chimique exceptionnelle. Il résiste à l'oxydation rapide de surface, à la formation de calamine et à la dégradation par vapeur dans les environnements de four oxydants et inertes à des températures supérieures à 1500°C.

Tiré à travers des filières diamantées spécialisées, le fil atteint des tolérances dimensionnelles serrées (±0,003 mm) avec une finition de surface lisse et sans défaut qui réduit les points chauds et facilite l'assemblage sans problème des isolants en céramique.

Le recuit thermique contrôlé produit une morphologie de grain fine et uniforme, offrant une excellente flexibilité pour les assemblages de sondes complexes tout en résistant au grossissement des grains et à la déformation thermique aux températures de fonctionnement élevées.

• Fours industriels et fours de frittage: Régulation critique de la température dans la fabrication de céramiques avancées, le tirage de réfractaires structurels et les processus de frittage de métallurgie des poudres.
• Fabrication de verre et fours de fusion: Profilage thermique de haute précision dans les avant-corps de verrerie, les bols alimentateurs et les chambres de fusion continues nécessitant une résistance à la volatilisation.
• Traitement des semi-conducteurs et photovoltaïque: Profilage thermique précis dans les fours de diffusion de plaquettes, les réacteurs MOCVD et les appareils de croissance de cristaux où une contamination nulle par les métaux de base est exigée.
• Métrologie de laboratoire et étalonnage primaire: Utilisé comme étalons de référence secondaires et de travail pour l'étalonnage des thermocouples en métaux de base, des pyromètres optiques et des analyseurs thermiques.
• Traitement thermique aérospatial et métallurgique: Suivi fiable des processus dans le brasage sous vide, le pressage isostatique à chaud (HIP) et la validation des cycles thermiques des superalliages.

DLX est spécialisé dans le développement et le traitement de précision de matériaux nobles et d'alliages spéciaux haute performance. Équipés d'installations de fusion par induction sous vide, de lignes de tréfilage de précision et de laboratoires complets de test thermo-EMF, nous garantissons que chaque lot de fil de thermocouple Type S répond à des normes de qualité strictes.

• Contrôle de pureté traçable: La vérification spectroscopique complète des matières premières garantit une pureté du platine brut de 99,99% et un équilibre exact de 10% de rhodium sans éléments traces nocifs.
• Test EMF thermique sur toute la plage: Chaque bobine subit une vérification de calibration multi-points par rapport à des étalons de référence certifiés pour garantir la linéarité de la température à la tension.
• Support d'ingénierie personnalisé: Disponible en paires de thermocouples appariées, longueurs prédécoupées, configurations duplex ou bobinages personnalisés selon les exigences spécifiques des OEM et des fabricants de capteurs.
• Emballage de protection de qualité export: Livré sur des bobines de précision haute résistance, scellées dans un emballage de salle blanche résistant à l'humidité et aux chocs pour éviter toute déformation mécanique pendant le transport.

Le fil Type S fonctionne mieux dans les atmosphères oxydantes, inertes et sous vide poussé. Il ne doit pas être exposé à des atmosphères réductrices (telles que l'hydrogène ou le monoxyde de carbone) ou à des vapeurs métalliques (telles que le zinc, l'arsenic ou le soufre) sans tubes de protection en céramique imperméables (par exemple, alumine recristallisée de haute pureté), car ces éléments provoquent la fragilisation du platine.

Un diamètre de 0,3 mm offre un compromis idéal pour les capteurs de fours à haute température : il offre une résistance mécanique et une longévité suffisantes contre la sublimation thermique par rapport aux fils fins de 0,2 mm/0,25 mm, tout en réduisant considérablement le coût des matériaux en métaux nobles par rapport aux fils de 0,4 mm ou 0,5 mm.

Des isolants en alumine recristallisée de haute pureté (minimum 99,5% Al₂O₃) à double ou quadruple alésage doivent être utilisés. Les isolants en céramique de qualité inférieure contenant des oxydes de silice ou de fer contamineront le fil de platine à des températures supérieures à 1100°C et provoqueront une dérive de signal sévère.

Oui. Nous fournissons des bobines positives/négatives individuelles ainsi que des paires appariées avec précision pour garantir une sortie EMF thermique exacte de classe 1 ou de tolérance standard sur la courbe de température prévue.
