Fil thermocouple de type E ultra-fin 0,2 mm pour mesure cryogénique de précision

Conçu pour la surveillance thermique critique, notre fil thermocouple de type E à haute sensibilité de 0,2 mm offre la sortie de force électromotrice thermoélectrique la plus élevée parmi les alliages de thermocouples standard en métaux de base. Fabriqué à partir d'alliages équilibrés de Chromel (jambe positive Nickel-Chrome) et de Constantan (jambe négative Cuivre-Nickel), ce fil de calibre fin assure une résolution de signal exceptionnelle, une réponse thermique rapide et une stabilité de signal à long terme sur des plages de température allant de -200°C à +900°C.

Le fil thermocouple de type E à haute sensibilité de 0,2 mm est développé spécifiquement pour les ingénieurs et les fabricants de capteurs nécessitant une sortie de force électromotrice maximale par degré Celsius (environ 68 µV/°C à 0°C). Ce diamètre ultra-fin assure un minimum de dissipation thermique et des temps de réponse rapides, ce qui le rend idéal pour les micro-capteurs, la recherche cryogénique, l'instrumentation de laboratoire et le profilage thermique aérospatial.

Produit par fusion par induction sous vide, tréfilage de précision multi-passes et recuit continu brillant, nos paires d'alliages de type E présentent une consistance métallurgique uniforme, des tolérances de diamètre serrées et des finitions de surface propres sans oxydation de surface ni micro-fissuration.

• Sensibilité thermoélectrique la plus élevée (~68 µV/°C)
  Génère une sortie de force électromotrice maximale parmi les thermocouples standard en métaux de base, permettant une résolution inférieure au degré et un rapport signal/bruit supérieur dans les transmetteurs de capteurs de précision.

• Stabilité cryogénique à haute température (-200°C à +900°C)
  Offre une excellente linéarité et stabilité chimique dans les systèmes cryogéniques jusqu'à -200°C, avec une résistance à l'oxydation robuste jusqu'à +900°C.

• Calibre ultra-fin de 0,20 mm pour une réponse thermique instantanée
  Le profil de faible masse thermique assure des temps de réponse ultra-rapides pour les micro-sondes, le profilage de semi-conducteurs et les assemblages de capteurs compacts.

• Tolérance de diamètre de précision et homogénéité de la force électromotrice
  Le tréfilage à la filière diamantée garantit une concentricité serrée (±0,004 mm) et une homogénéité thermoélectrique uniforme pour éviter la dérive thermique.

• Paire d'alliages non magnétiques pour une intégrité de signal à faible bruit
  Les deux jambes Chromel (EP) et Constantan (EN) sont non magnétiques, éliminant le bruit des interférences électromagnétiques dans les environnements industriels et médicaux à haute densité.

• Surveillance de la température des réservoirs d'azote/hélium liquide
• Tests de systèmes supraconducteurs et cryo-congélateurs d'échantillons biologiques
• Capteurs calorimétriques de laboratoire de haute précision

• Capteurs thermiques de tests en vol et sondes de température de couche limite
• Systèmes de contrôle de l'environnement de cabine (ECS)
• Profilage de chambre de vide thermique des composants de satellites

• Outils de profilage thermique de mandrins de plaquettes
• Tests de rodage et chambres de test environnementaux de composants de précision
• Micro-sondes à réponse ultra-rapide pour les lignes d'assemblage électronique

• Capteurs de température de validation d'autoclaves et de stérilisation
• Sondes de plateau de lyophilisation (cryodessiccation) pharmaceutique
• Boucles de rétroaction de température de diagnostic micro-fluidique

En tant que fabricant chinois de premier plan d'alliages de résistance, de chauffage et de thermocouple de précision, DLX exploite une installation de production avancée avec une chaîne complète de fusion, de laminage à chaud, de tréfilage à froid et de recuit continu brillant.

• Échelle de production massive :Soutenu par une installation intégrée avec une capacité mensuelle dépassant 1 200 tonnes métriques, garantissant des délais de livraison rapides et une continuité stable d'un lot à l'autre.
• Contrôle qualité avec traçabilité complète :Chaque bobine de production est traçable jusqu'à son bain de fusion d'origine (VIM - Fusion par induction sous vide), accompagnée de tests d'étincelles continus à 100 %, d'une surveillance du diamètre par micromètre laser et de rapports d'étalonnage de la force électromotrice thermoélectrique.
• Solutions d'ingénierie sur mesure :Offre de tailles de bobines personnalisées (bobines DIN, enroulements), de revêtements isolants personnalisés (PTFE, Kapton, fibre de verre) et de configurations de fils duplex appariés conçus directement selon les spécifications techniques du client.

Le fil de type E fournit une sortie de force électromotrice près de 50 % plus élevée que le type K et une sortie significativement plus élevée que le type J, ce qui en fait le choix préféré pour les applications nécessitant une sensibilité extrême, une résolution inférieure au degré et une fiabilité à basse température/cryogénique. De plus, le type E est non magnétique, éliminant les interférences de champ magnétique courantes avec le type J (jambe en fer) ou le type K (jambe en Alumel).

Le fil de type E excelle dans les atmosphères oxydantes et inertes. Pour les environnements sous vide ou réducteurs, une gaine de protection ou une isolation en céramique est recommandée au-dessus de 500°C pour éviter l'oxydation sélective de l'alliage de la jambe négative.

Chaque bobine maîtresse est étalonnée sur des bains de référence de température multipoints et des fours tubulaires par rapport à des étalons de laboratoire primaires. Des certificats de test d'étalonnage détaillant les courbes de déviation et la sortie de force électromotrice exacte (en millivolts) sont fournis avec chaque expédition industrielle.

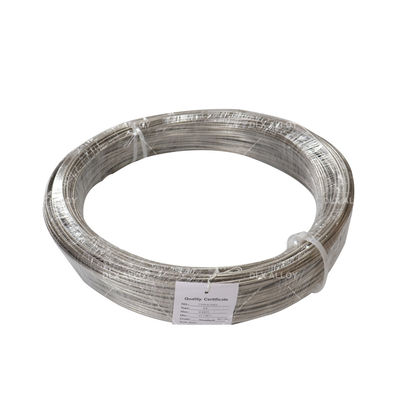

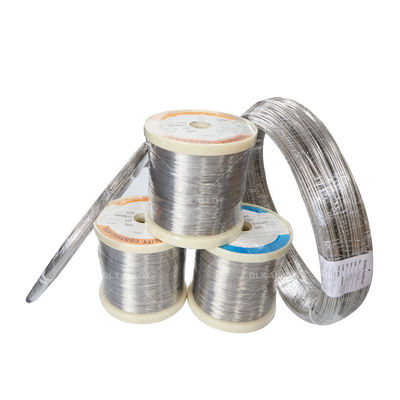

Pour éviter les accrocs, les étirements ou les rayures de surface, le fil de 0,2 mm est enroulé avec précision sur des bobines en plastique équilibrées (telles que DIN100 ou DIN125), scellé dans un emballage sous vide résistant à l'humidité et renforcé dans des cartons d'exportation ou des caisses en bois.
