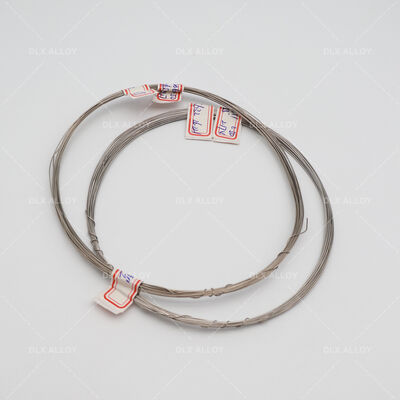

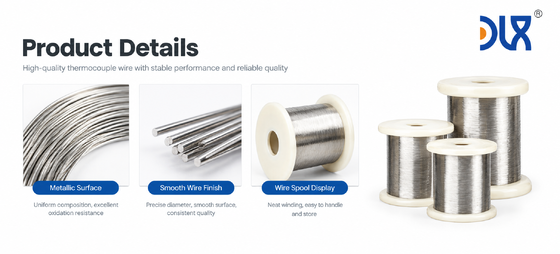

Fil thermocouple de type T ultra-précision 0,2 mm pour systèmes cryogéniques

Le fil thermocouple de type T de 0,2 mm, dessiné avec précision, offre une sensibilité thermoélectrique de pointe et une répétabilité élevée de la force électromotrice thermique sur des plages de températures ultra-basses et cryogéniques (-200°C à +350°C). Composé de cuivre électrolytique de haute pureté (branche positive, TP) et d'un alliage de cuivre-nickel constantan fondu avec précision (branche négative, TN), ce fil capteur de calibre fin offre une résistance à la corrosion inégalée dans les conditions humides et une erreur de dérivation thermique minimale dans les mesures de micro-environnement.

Les thermocouples de type T (Cu/CuNi) sont largement reconnus comme la norme de calibration de référence pour les environnements à température négative. Notre fil thermocouple de 0,2 mm de diamètre fin est fondu sous vide et étiré à l'aide de filières diamantées pour garantir une géométrie de section transversale uniforme, une finition de surface ultra-lisse et des tolérances de résistance serrées sur des longueurs de bobine continues.

Les principaux points forts architecturaux comprennent :

• Branche Positive Optimisée (Cuivre) : Cuivre sans oxygène ultra-pur offrant une conductivité électrique linéaire et une dérive thermique minimale.
• Branche Négative Appariée (Constantan) : Métallurgie contrôlée à 55 % Cu / 45 % Ni fournissant une sortie de force électromotrice thermique précise sur des gradients de température abrupts.
• Flexibilité de Micro-Diamètre : La dimension de 0,2 mm (AWG 32) permet des temps de réponse rapides (<0,1 s) et une intégration aisée dans les sondes de capteurs étroits, les micro-gaines et les assemblages de laboratoire.

Maintient un suivi de courbe FEM ultra-précis jusqu'à -200°C sans anomalies de transition magnétique ni hystérésis du signal de base, ce qui en fait la paire de capteurs la plus fiable pour la surveillance de la réfrigération profonde et des gaz liquéfiés.

Contrairement aux fils de capteurs contenant du fer, le conducteur positif en cuivre pur et le conducteur négatif en constantan à haute teneur en nickel offrent une immunité naturelle contre l'oxydation dans les atmosphères humides, de condensation et réfrigérées.

La faible masse thermique du fil de 0,2 mm de diamètre garantit un équilibrage thermique instantané, minimisant les pertes par conduction thermique et les erreurs d'insertion dans les applications biologiques délicates et microfluidiques.

Chaque coulée est fondue par induction sous vide (VIM) avec une vérification par spectromètre au niveau du lot pour garantir que les bobines continues partagent des courbes de calibration identiques et une absence de banding de composition interne.

• Congélateurs ultra-basse température (-80°C / -150°C)
• Bouteilles de stockage d'azote liquide (LN2) et lignes de transfert
• Surveillance des équipements supraconducteurs

• Validation de la température de stockage des vaccins
• Surveillance des chambres de lyophilisation (séchage par congélation)
• Télémétrie des banques de sang et des banques biologiques cryogéniques

• Calibration des chambres d'essai environnementales
• Profilage thermique des composants micro-électroniques
• Calorimétrie de haute précision et analyse thermique différentielle

De la fusion par induction sous vide au laminage à chaud, en passant par l'étirage de fil fin continu et le recuit de fil, DLX assure une surveillance de la qualité sur tout le cycle de vie de chaque mètre d'alliage thermocouple produit.

Chaque bobine maîtresse subit des tests de FEM par lot dans des bains de calibration à basse température (azote liquide -196°C, point de glace 0°C et point d'ébullition 100°C) pour garantir la conformité aux Limites d'Erreur Spéciales internationales les plus strictes.

Avec une capacité mensuelle d'alliages spécialisés dépassant 1 200 tonnes métriques et des équipements d'étirage de fil fin multi-filières avancés, DLX fournit des quantités de bobines personnalisées, des délais de livraison rapides et des prix stables d'un lot à l'autre pour les OEM de capteurs mondiaux et les distributeurs d'instruments.

Nous prenons en charge les exigences spécifiques des conducteurs, y compris les dimensions de bobine personnalisées (DIN80 à DIN200), la mise en correspondance de résistance spécifique, les quantités de commande dynamiques et l'emballage de barrière sous vide protecteur.

R :Le type T (Cuivre-Constantan) présente une sensibilité plus élevée (≈40–43 μV/°C), une homogénéité supérieure et aucune transition de phase magnétique à des températures inférieures à zéro. Contrairement au type K, le type T ne souffre pas de dérive d'ordre à courte portée ni d'anomalies magnétiques près de -200°C, offrant une précision considérablement plus élevée dans les environnements cryogéniques et de condensation.

R :Nous fournissons du fil de classe 1 / grade de tolérance spéciale avec un écart admissible de ±0,5°C ou ±0,4 % (le plus élevé des deux) sur la plage de fonctionnement standard, avec une vérification de calibration cryogénique jusqu'à -196°C sur demande.

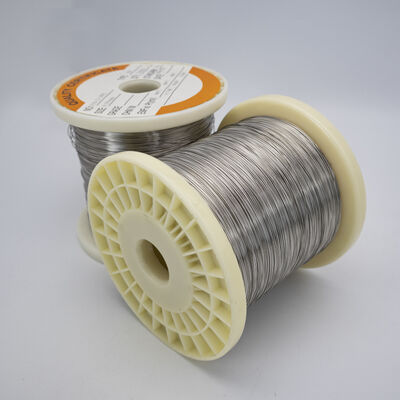

R :Le fil fin de 0,2 mm est bobiné avec précision sur des bobines en plastique à haute rigidité (telles que DIN100/DIN125) avec un bobinage à traverse contrôlé en tension, hermétiquement scellé dans des sacs étanches à l'humidité avec dessicant, et enfermé dans des cartons d'exportation absorbant les chocs.

R :Étant donné que le fil thermocouple de 0,2 mm est adapté aux exigences spécifiques des conducteurs et du bobinage des OEM, nous proposons des structures de MOQ flexibles et dynamiques basées sur la longueur de la bobine et le volume de la commande. Les commandes par lot standard sont généralement expédiées dans un délai de 7 à 15 jours ouvrables.
