Fil de nickel pur résistant aux hautes températures Ni200 et Ni201 pour four, thermocouple et procédé chimique

Usine certifiée ISO9001 directe | Depuis 2002 | N4/N6/Ni200/Ni201 | 0,025–10 mm | PF 1435–1446°C

Le fil de nickel pur de Changzhou DLX Alloy Co., Ltd. comble une lacune critique dans le spectre des matériaux à haute température — au-dessus de la limite utile du cuivre et en dessous du seuil de coût du platine. Avec un point de fusion de 1435–1446°C et un service fiable jusqu'à 315°C pour le Ni200 ou bien au-delà pour le variant à faible teneur en carbone Ni201, notre fil de nickel pur résiste à l'oxydation, conserve sa ductilité lors des cycles thermiques et offre la stabilité de conductivité thermique et électrique requise dans les éléments chauffants de four, les conducteurs de thermocouple, les capteurs de procédés chimiques et les composants de tubes à vide. Fabriqué à partir de notre propre lingot par tréfilage de précision multi-passes et recuit brillant sous atmosphère contrôlée, chaque bobine est traçable jusqu'à la chimie de fusion avec une documentation complète MTC EN 10204 3.1.

L'alliage de nickel pur est un matériau métallique de haute qualité largement utilisé pour ses propriétés physiques et chimiques exceptionnelles. Composé principalement de nickel de haute pureté, cet alliage contient généralement des quantités minimales d'autres éléments d'alliage pour améliorer ses performances. L'alliage de nickel pur offre une excellente conductivité, une résistance à la corrosion et une endurance aux hautes températures, ce qui en fait un choix idéal dans divers secteurs industriels.
Cet alliage trouve des applications dans l'industrie électronique pour la fabrication de composants électroniques efficaces tels que les connecteurs et les fils, garantissant des performances électriques fiables. Dans les industries chimique et pétrolière, l'alliage de nickel pur est largement utilisé dans les équipements résistants à la corrosion et aux hautes températures, y compris les réacteurs chimiques et les systèmes de pipelines. Dans le secteur aérospatial, il est employé dans la production d'alliages à haute température et de composants critiques pour résister à des conditions environnementales extrêmes.
De plus, l'alliage de nickel pur joue un rôle crucial dans la fabrication d'ampoules, d'articulations artificielles, d'instruments de précision et de soudage. Ses propriétés mécaniques exceptionnelles et sa biocompatibilité en font un matériau idéal pour les articulations artificielles, tandis que dans le soudage, l'alliage de nickel pur offre une excellente résistance à la corrosion et une stabilité à haute température.
Dans l'ensemble, les propriétés multifonctionnelles de l'alliage de nickel pur en font un matériau indispensable dans diverses industries, offrant des solutions fiables pour des applications diverses.

Le Ni200 et le Ni201 sont chimiquement identiques en teneur de nickel — tous deux ≥99,0% minimum. La différence réside dans le carbone : le Ni200 autorise jusqu'à 0,15% de carbone. Le Ni201 limite le carbone à ≤0,02%. À température ambiante, cette différence est métallurgiquement invisible. À 315°C et au-dessus, elle détermine si le fil survit.

Dans le Ni200 avec 0,10% de carbone, l'exposition à des températures supérieures à 315°C provoque la diffusion du carbone vers les joints de grains où il précipite sous forme de graphite. Ces particules de graphite ne sont pas seulement des caractéristiques microstructurales — ce sont des vides physiques qui désolidarisent les joints de grains. Le fil perd sa ductilité. Lors des cycles thermiques, des fissures aux joints de grains s'initient aux particules de graphite et se propagent. Après des centaines d'heures au-dessus de 400°C, le Ni200 peut devenir suffisamment cassant pour se fracturer sous son propre poids lors de la manipulation — un phénomène connu sous le nom de fragilisation par graphitisation.

Le Ni201, avec une teneur en carbone ≤0,02%, contient trop peu de carbone pour former des films continus de graphite aux joints de grains. Le fil conserve sa ductilité après une exposition prolongée à haute température. Il peut être plié, bobiné et manipulé après des milliers d'heures à 500°C sans se fracturer. C'est pourquoi le Ni201 existe — non pas comme une amélioration de pureté supérieure, mais comme une solution métallurgique fondamentalement différente pour un service prolongé à température élevée.

• La spécification de carbone qui définit la capacité aux hautes températures — Ni200 et Ni201 semblent identiques sur un certificat de chimie, à l'exception d'une ligne : le carbone. Nous ne traitons pas le Ni201 comme "Ni200 avec une étiquette différente". Nous contrôlons le carbone dès la fusion — ciblant ≤0,01% dans chaque lingot de Ni201, bien en dessous de la limite de spécification de 0,02%. Ce n'est pas une sur-ingénierie ; c'est la marge qui empêche la variation d'un lot à l'autre de produire une coulée qui respecte la spécification mais échoue après 1 000 heures à 500°C.
• Recuit brillant sous atmosphère contrôlée — aucune oxydation de surface à enlever avant utilisation — Le fil tréfilé jusqu'à un diamètre de 0,025 mm a un rapport surface/volume qui le rend extrêmement sensible à l'oxydation pendant le traitement thermique. Notre recuit sous atmosphère contrôlée (hydrogène ou ammoniac dissocié) empêche l'oxydation de surface à chaque recuit intermédiaire et à la bobine finale. Le fil ressort brillant et propre — aucun décapage acide requis, aucun dommage de surface dû au retrait de la calamine, aucun risque de fragilisation par l'hydrogène.

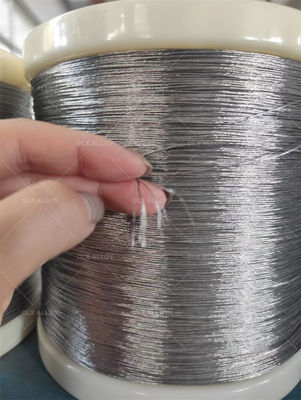

• 0,025 mm à 10 mm d'un seul fabricant — aucune discontinuité de processus — Le tréfilage du nickel pur d'une tige de 10 mm jusqu'à un fil ultra-fin de 0,025 mm nécessite de multiples recuits intermédiaires, des filières progressivement plus fines et une lubrification constante. Lorsque le processus est divisé entre deux fabricants — l'un pour le fil grossier, l'autre pour le fin — l'historique de recuit et l'état de surface changent lors du transfert. Notre ligne de tréfilage intégrée gère toute la gamme de diamètres. L'historique du processus est continu et les propriétés du fil sont constantes sur tous les diamètres.
• Stabilité de la force électromotrice thermique (FEMT) — mesurée, pas supposée — Pour le fil de nickel de qualité thermocouple, la FEMT par rapport à une référence de platine est un paramètre de performance critique qui n'est pas indiqué sur un certificat de chimie standard. Nous mesurons la FEMT de notre fil de nickel de qualité thermocouple et certifions l'écart par rapport à la table de référence standard. Le fil qui ne répond pas à la tolérance FEMT n'est pas vendu comme qualité thermocouple — quelle que soit sa chimie.
• Traçabilité lingot-fil — la documentation que les spécifications de traitement thermique exigent — Lorsqu'un fabricant de fours spécifie un fil Ni201 pour un fil d'élément chauffant fonctionnant à 600°C, il doit prouver à son client que la chimie du fil — en particulier la teneur en carbone — répond à la spécification Ni201. Notre MTC EN 10204 3.1 trace le fil sur chaque bobine jusqu'à la chimie du lingot d'origine. La chaîne de documentation soutient la certification de votre produit et les exigences d'audit de vos clients.
• Installation nickel uniquement — le fil n'a jamais touché autre chose — Le tréfilage de fil de nickel pur à travers des filières qui ont précédemment tréfilé de l'acier inoxydable laisse des résidus de chrome et de fer sur la surface du fil. À haute température, cette contamination de surface diffuse dans le nickel, modifiant localement la composition et créant potentiellement des phases intermétalliques fragiles. Nos filières de tréfilage, nos lubrifiants, nos fours de recuit et nos équipements d'enroulement sont dédiés au nickel — car notre installation entière est dédiée au nickel. La surface du fil est aussi pure que le cœur du fil.

Changzhou DLX Alloy Co., Ltd. fabrique du fil de nickel depuis 2002. Au cours de deux décennies, nous avons fourni du fil de nickel pur à des fabricants de fours qui engagent leur réputation sur la durée de vie des éléments, à des fabricants de thermocouples dont les certificats d'étalonnage dépendent de la constance du fil, et à des fabricants de tubes à vide qui ne tolèrent pas de contamination à des niveaux de parties par million. Chacun de ces clients nous a appris quelque chose sur ce qui compte dans le fil de nickel haute température — et chaque leçon a affiné notre processus.

La leçon essentielle est la suivante : à haute température, le fil échoue non pas parce que le nickel était défectueux, mais parce qu'une variable de processus — le carbone dans la fusion, l'oxygène dans l'atmosphère de recuit, le fer sur la surface de la filière — était légèrement hors de contrôle. La performance à haute température n'est pas une propriété du matériau ; c'est une réussite de contrôle de processus. Notre installation nickel uniquement, notre fusion interne, notre recuit sous atmosphère contrôlée et notre traçabilité complète du lingot à la bobine sont les contrôles de processus qui produisent un fil qui survit à température — lot après lot, année après année.

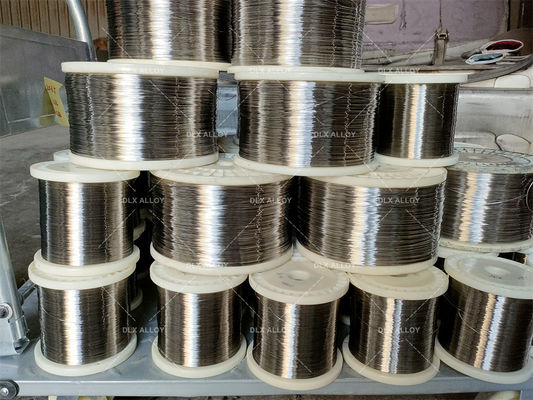

• Installation nickel uniquement de 12 000 m² — fusion, laminage à chaud, tréfilage à froid, recuit sous atmosphère contrôlée, bobinage et tests. Aucune contamination croisée de matériaux. Toutes les surfaces de processus sont compatibles avec le nickel.
• Gamme de diamètres complète de 0,025 à 10 mm — un processus de tréfilage intégré. Pas de transfert entre fabricants de fils grossiers et fins.
• Les quatre qualités de nickel pur : N4, N6, Ni200, Ni201. Ni201 à carbone contrôlé pour un service prolongé à haute température. N4 ultra-haute pureté pour les applications semi-conducteurs et sous vide.
• ISO9001 avec traçabilité complète lingot-bobine.Accrédité SGS. Certification FEMT disponible pour fil de qualité thermocouple.

Chimie certifiée du lingot au fil fini. Teneur en carbone vérifiée pour chaque coulée de Ni201 — le seul paramètre qui définit l'aptitude aux hautes températures.

Le carbone est le différenciateur clé pour les applications à haute température. Le Ni201 avec C ≤0,02% survit au-dessus de 315°C sans fragilisation par graphitisation. Le Ni200 en dessous de 315°C offre des performances identiques à un coût inférieur. Le N4 et le N6 offrent une pureté progressivement plus élevée pour les applications où le contrôle des éléments traces est critique.

Vérification par des tiers par SGS, BV, ou TÜV. Échantillon gratuit disponible pour évaluation des performances à haute température. Lot de documentation complet avec chaque expédition.

À 450°C, le Ni200 subira une fragilisation par graphitisation. Le fil perdra progressivement sa ductilité — après environ 500 à 1 000 heures, il peut devenir suffisamment cassant pour se fracturer sous charge mécanique ou cycles thermiques. Si votre fil est installé une fois et jamais dérangé — intégré dans un mur de four, par exemple — la fragilisation peut être acceptable. Si le fil doit survivre à la manipulation, aux vibrations ou aux cycles de dilatation/contraction thermique — ce qui est le cas de presque toutes les installations réelles — le Ni201 est requis. La différence de coût est d'environ 10 à 20% pour le fil. Le coût d'une défaillance sur site à 450°C est plusieurs ordres de grandeur plus élevé.

Nous testons chaque lingot pour le carbone par analyse par combustion — la méthode de référence pour la détermination du carbone dans le nickel. Le résultat apparaît sur le MTC EN 10204 3.1 qui est expédié avec votre fil. Si vous avez besoin d'une vérification indépendante, nous pouvons fournir un échantillon de votre lot de production pour une analyse de carbone par un tiers dans un laboratoire de votre choix. C'est une pratique courante pour les clients dans les applications nucléaires, aérospatiales et de fours sous vide où la teneur en carbone est un paramètre critique pour la sécurité.

L'oxydation, pas la fusion, est le facteur limitant. Le nickel pur s'oxyde progressivement dans l'air au-dessus d'environ 315°C — formant une couche d'oxyde de nickel vert-noir. Le taux d'oxydation double environ tous les 50 à 100°C d'augmentation. À 800°C, un fil de 1 mm de diamètre s'oxydera complètement en quelques dizaines à quelques centaines d'heures. Pour un service continu dans l'air au-dessus de 600°C, les alliages nickel-chrome (NiCr) sont préférés car le chrome forme une couche protectrice de Cr₂O₃ qui ralentit l'oxydation ultérieure. Le nickel pur est préférable dans les atmosphères réductrices, neutres ou sous vide à haute température, ou dans l'air à des températures inférieures à environ 500°C où le taux d'oxydation est gérable pour la durée de vie prévue. Chez DLX, nous fabriquons des fils de nickel pur et de NiCr — nous pouvons recommander l'alliage approprié pour votre température et votre atmosphère.

Oui. Pour le fil d'extension de thermocouple de type K et de type T, nous pouvons fournir du fil de nickel avec une force électromotrice thermique mesurée par rapport à une référence de platine calibrée à des points de température spécifiés. L'écart par rapport à la table standard IEC 60584 est enregistré sur le certificat. Le fil qui ne respecte pas la tolérance FEMT spécifiée n'est pas expédié en qualité thermocouple. Spécifiez votre tolérance FEMT requise et votre plage de température lors de la commande.

Le N4 offre une pureté plus élevée (Ni+Co ≥99,9% contre ≥99,0% pour le Ni201) avec un fer significativement plus faible (≤0,04% contre ≤0,4%). Dans les fours de croissance de cristaux de semi-conducteurs fonctionnant à 800°C sous vide, le fer trace dans le fil de nickel peut s'évaporer et se déposer sur la plaquette de silicium — créant des défauts qui réduisent le rendement. La teneur en fer 10 fois plus faible du N4 réduit proportionnellement ce risque de contamination. Le N4 a également une faible teneur en carbone (≤0,01%) — offrant la même résistance à la fragilisation par graphitisation à haute température que le Ni201. Pour les applications semi-conductrices où la contamination des plaquettes est la principale préoccupation, le N4 est spécifié. Pour les applications générales à haute température où la fragilisation par le carbone est la principale préoccupation, le Ni201 est le choix économique.
