| Nom De La Marque: | DLX |
| Numéro De Modèle: | Tubes capillaires au nickel |
| MOQ: | 5 kg |
| Conditions De Paiement: | LC, D/A, D/P, T/T, Western Union |

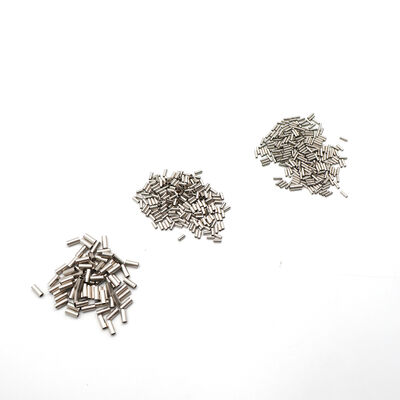

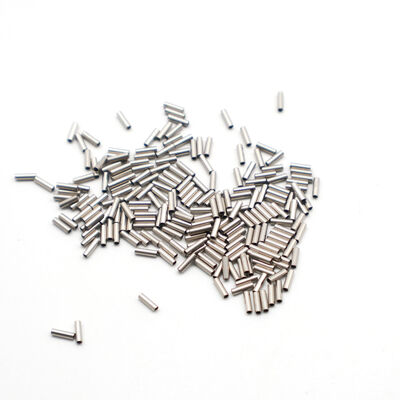

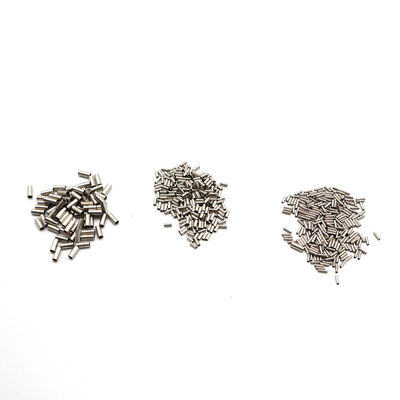

Un tube capillaire en nickel polyvalent à 90-120 HB convient pour l'air d'instrumentation et le dosage chimique à basse pression. Il ne convient pas pour une ligne de contrôle hydraulique de 5 000 psi sur une tête de puits sous-marine, où la paroi du tube doit résister à la pression d'éclatement à 150 °C tout en étant immergée dans de l'eau de production saturée de H₂S et de CO₂. Pour ces conditions, DLX fournit des tubes capillaires en nickel étirés à froid à partir de billettes percées sur mandrin flottant — pas de soudure longitudinale, pas de zone de fusion, pas de plan de faiblesse. Fabriqué selon la norme ASTM B163 et ASME SB-163 pour les tubes de chaudières et condenseurs en nickel sans soudure, avec un certificat matière complet EN 10204 3.1 par coulée et une vérification par tierce partie SGS disponible. Ce n'est pas le même tube capillaire que nous expédions pour la chromatographie en phase gazeuse de laboratoire. Il est spécialement conçu pour le service pétrolier : lignes d'actionnement hydraulique, tubes d'injection chimique, conduits de détection de pression de fond de puits et tubes d'instrumentation de surface où une fuite est un événement de sécurité, pas une recalibration.
| Paramètre | Plage | Tolérance |
|---|---|---|
| Diamètre extérieur (OD) | 1,0 – 20 mm | ±0,05 mm |
| Épaisseur de paroi | 0,15 – 2,5 mm | Variation circonférentielle max ±8% |
| Longueur (droite) | Jusqu'à 6 m | Tolérance de coupe ±2 mm |
| Longueur (enroulée) | Jusqu'à 2 000 m (paroi mince ≤ 3 mm OD) | Longueur unique continue, pas de soudures orbitales |
| État de livraison | Étiré à froid ; recuit (90–120 HB) ou revenu tel que tiré sur demande | |
| Normes applicables | ASTM B163 / ASME SB-163 (tube en nickel sans soudure) ; ASTM B161, B725 pour référence | |
Combinaisons OD * paroi personnalisées hors de la plage standard sur demande. Spécifiez la MAWP lors de la demande pour confirmation de l'épaisseur de paroi.
| Propriété | Sans soudure (étiré à froid) | Soudé (cordon longitudinal) |
|---|---|---|
| Pression d'éclatement à paroi égale | 100 % du calculé — pas de réduction de capacité du joint soudé | Réduction de 15 à 25 % — facteur d'efficacité du joint soudé 0,75–0,85* |
| Service corrosif (H₂S) | Aucune susceptibilité SSC — microstructure homogène | La zone affectée par la chaleur (HAZ) de la soudure est un site d'initiation préférentiel de SSC selon NACE MR0175 |
| Fatigue sous pression cyclique | Aucune discontinuité microstructurale pour propager les fissures | La ligne de fusion de la soudure est le site d'initiation principal des fissures de fatigue |
| Uniformité de paroi (360°) | ±8 % — contrôlé par mandrin flottant | ±15 % — le cordon de soudure crée un point épais localisé ; la HAZ peut être plus mince |
| Coût par mètre | Prime de 20 à 40 % — plus de passes d'étirage | Plus bas — formage de bande continue, débit plus élevé |
| Adapté au pétrole et au gaz | Lignes de contrôle HPHT, ombilicaux sous-marins, service corrosif | Air utilitaire basse pression, conduit non critique |
| OD (mm) | Paroi (mm) | Pression d'éclatement calculée (MPa) | Pression d'éclatement calculée (psi) | MAWP à SF 4:1 (MPa) |
|---|---|---|---|---|
| 3,0 | 0,50 | 57 | 8 220 | 14,2 |
| 3,0 | 0,75 | 85 | 12 330 | 21,3 |
| 6,0 | 0,50 | 28 | 4 110 | 7,1 |
| 6,0 | 1,00 | 57 | 8 220 | 14,2 |
| 10,0 | 1,00 | 34 | 4 930 | 8,5 |
| 10,0 | 1,50 | 51 | 7 400 | 12,8 |
| 12,0 | 2,00 | 57 | 8 220 | 14,2 |
Calculé selon la formule de Barlow : P = (2 * S * t) / D où S = 170 MPa (limite d'élasticité, Ni200 recuit). Test de pression hydrostatique à 1,5 * MAWP disponible sur demande. Pour les applications nécessitant une MAWP plus élevée à OD équivalent, spécifiez une paroi épaissie ou confirmez la pression de service maximale lors de la demande.
| Environnement | Condition | Ni200 | Acier inoxydable 316L |
|---|---|---|---|
| H₂S (gaz corrosif) | ≤ 1 psi de pression partielle, ≤ 150 °C | Pas de SSC — immunisé selon la définition NACE MR0175 | Susceptible au SSC dans la HAZ — nécessite un traitement thermique post-soudage |
| CO₂ (corrosion douce) | CO₂ dissous, pH 4–5, ≤ 100 °C | Taux de corrosion< 0,01 mm/an | 0,1–0,5 mm/an — risque de piqûres aux soudures |
| Fissuration par corrosion sous contrainte due aux chlorures | > 1 000 ppm Cl⁻, > 60 °C | Immunisé — aucun mécanisme de fissuration par corrosion sous contrainte due aux chlorures dans le nickel pur | Susceptible au-dessus de 60 °C — en particulier aux soudures et aux zones travaillées à froid |
| Eau de production | 50 000–200 000 ppm TDS, 80–150 °C | Corrosion générale< 0,02 mm/an | Corrosion par piqûres et crevasses — non recommandé sans inhibition |
| Norme | Titre | Pertinence pour le tube capillaire en nickel |
|---|---|---|
| ASTM B163 | Tubes de chaudières et condenseurs en nickel et alliages de nickel sans soudure | Norme principale — régit directement les tubes capillaires en nickel sans soudure pour les applications de frontière de pression et de transfert de chaleur. C'est la norme correcte pour les tubes capillaires dans le secteur pétrolier et gazier. |
| ASME SB-163 | Tubes de chaudières et condenseurs en nickel et alliages de nickel sans soudure (édition du code des chaudières et récipients sous pression ASME) | Équivalent du code des récipients sous pression de l'ASTM B163. Requis lorsque le tube capillaire fait partie d'un système sous pression ASME Section VIII ou B31.3. |
| ASTM B161 | Tube et tuyau en nickel sans soudure | Applicable aux tubes en nickel sans soudure de plus grand diamètre et de paroi plus épaisse. Référence lorsque les dimensions du tube capillaire approchent celles des tuyaux de petit calibre. |
| ASTM B725 | Tube soudé en nickel et alliage nickel-cuivre | Norme de référence pour l'alternative soudée. Le tube capillaire DLX est sans soudure et dépasse les exigences d'intégrité de cette norme. |
| NACE MR0175 / ISO 15156 | Matériaux à utiliser dans les environnements contenant du H₂S dans la production de pétrole et de gaz | Le nickel 200 (UNS N02200) est répertorié comme acceptable pour le service corrosif sans susceptibilité à la fissuration environnementale. |
ASTM B163 est la norme correcte et directement applicable pour les tubes capillaires en nickel sans soudure. ASTM A240 (tôle d'acier inoxydable) et ASTM A182 (raccords en acier forgé) ne sont pas applicables aux tubes capillaires en nickel — ils régissent des familles de matériaux et des formes de produits entièrement différentes. DLX certifie aux limites de chimie et de propriétés mécaniques B163 pour chaque expédition.
| Nuance | Teneur en Ni | Adapté au pétrole et au gaz | Prix de référence (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99,6 % | Standard — lignes de contrôle hydraulique, injection chimique, tubes d'instrumentation de surface | 62 – 70 |
| Ni201 | ≥ 99,0 % (C ≤ 0,02 %) | Haute température — conduits de capteurs de fond de puits, traçage à la vapeur, lignes pilotes de torche au-dessus de 315 °C | 66 – 75 |
| N4 | ≥ 99,9 % (Ni+Co) | Service critique — lignes de contrôle de tête de puits sous-marines, environnements de gaz corrosifs riches en H₂S | 82 – 92 |
| N6 | ≥ 99,5 % (Ni+Co) | Utilisation générale — lignes de contrôle pneumatique, air d'instrumentation non critique, conduit de protection | 52 – 60 |
Prix FOB Shanghai, commandes de 5 à 500 kg. Prix de volume pour les contrats annuels. MOQ : 5 kg. Inspection par tierce partie SGS disponible sur demande. Livraison standard 7 à 25 jours ouvrables.
| Élément | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9 % | ≥ 99,5 % | — | — |
| Ni | — | — | ≥ 99,2 % | ≥ 99,0 % |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Source : catalogue de produits DLX Alloy. MTC EN 10204 3.1 avec composition complète incluse sur chaque expédition. Vérification par tierce partie SGS disponible.
| Propriété | Valeur | Unité |
|---|---|---|
| Résistance à la traction (Rm) | ≥ 462 | MPa |
| Allongement (A5) | ≥ 35 | % |
| Dureté | 90 – 120 | HB (recuit) |
| Module de rigidité (Module de cisaillement) | ~ 76 | GPa (KN/mm²) |
| Densité | 8,89 | g/cm³ |
| Point de fusion | 1435 – 1446 | °C |
| Température de Curie | 358 | °C |
| Température de service max | 600 | °C |
| Résistivité électrique (20 °C) | 0,096 * 10⁻⁶ | Ω·m |
| Conductivité thermique | 70,2 | W/m·K |
| CTE (20–100 °C) | 13,3 * 10⁻⁶ | m/m·°C |
| Chaleur spécifique | 456 | J/kg·°C |
| Construction du tube | Sans soudure — étiré à froid sur mandrin, pas de soudure longitudinale | |
| Norme du matériau | ASTM B163 / ASME SB-163 ; référence NACE MR0175 | |
Source : catalogue de produits DLX Alloy. Température de Curie 358 °C à partir de données publiées sur les propriétés physiques du nickel. MTC EN 10204 3.1 avec chaque expédition.
| Paramètre | Plage standard | Notes |
|---|---|---|
| Nuances | Ni200, Ni201, N4, N6 | Monel disponible pour service en eau de mer |
| Construction | Sans soudure, étiré à froid | Pas de soudure longitudinale — classé HPHT |
| Plage OD | 1,0 – 20 mm | Tolérance ±0,05 mm |
| Épaisseur de paroi | 0,15 – 2,5 mm | Spécifiez la MAWP pour confirmation du calcul de paroi |
| Longueur | Droite jusqu'à 6 m ; enroulée jusqu'à 2 000 m | Enroulée pour paroi mince ≤ 3 mm OD |
| Normes | ASTM B163 / ASME SB-163 ; NACE MR0175 | Certification complète du matériau par coulée |
| Tests par tierce partie | SGS accepté | À organiser lors de la demande |
| MOQ | 5 kg | Échantillon pour qualification de pression disponible |
À propos de DLX — Tube capillaire en nickel selon les normes que vos ingénieurs vérifient réellementChangzhou DLX Alloy Co., Ltd. certifie ses tubes capillaires en nickel sans soudure selon ASTM B163 et ASME SB-163 — non pas parce que ces normes semblent faisant autorité, mais parce qu'elles régissent réellement les tubes en nickel sans soudure pour les applications de frontière de pression et de transfert de chaleur. Les ingénieurs d'approvisionnement du secteur pétrolier et gazier et les inspecteurs tiers connaissent la différence entre B163 (tube en nickel) et A240 (tôle d'acier inoxydable). Depuis 2002, notre usine de 12 000 m² dédiée au nickel à Changzhou produit des tubes en nickel sans soudure pour les applications pétrolières et gazières en amont, intermédiaire et aval — des lignes de contrôle hydraulique sous-marines aux tubes d'instrumentation de raffinerie à terre. Certifié ISO9001, capacité mensuelle de 500 tonnes, desservant des clients du secteur de l'énergie dans plus de 40 pays. Chaque expédition comprend un MTC EN 10204 3.1 spécifique à la coulée avec la chimie mesurée et les propriétés mécaniques documentées par rapport aux limites de la spécification ASTM B163.Questions fréquemment posées
ASTM B163 régit les tubes de chaudières et condenseurs en nickel et alliages de nickel sans soudure — c'est la norme correcte pour les tubes capillaires en nickel dans toute application de frontière de pression ou de transfert de chaleur. ASTM A240 régit les tôles, feuilles et bandes d'acier inoxydable — pas les tubes, et pas le nickel. ASTM A182 régit les brides et raccords de tuyauterie en acier allié forgé — pas les tubes capillaires, et pas le nickel. Citer A240 ou A182 sur un produit de tube capillaire en nickel est une erreur de spécification de matériau. DLX certifie selon B163 par coulée à chaque expédition.
Q : Quelle pression nominale puis-je attendre pour un OD et une épaisseur de paroi donnés ?
Q : Fournissez-vous une inspection SGS ou une autre inspection par tierce partie ?
Q : Pouvez-vous fournir des tubes capillaires enroulés pour de longues traversées d'ombilicaux sous-marins ?
