| Nom De La Marque: | DLX |
| Numéro De Modèle: | Type câble de thermocouple de S MI |
| MOQ: | 20-25 jours |
| Conditions De Paiement: | L/C, T/T, Western Union |
| Capacité D'approvisionnement: | 100 000 mètres par mois |

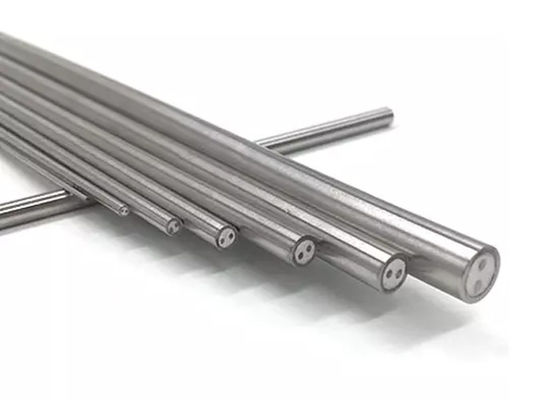

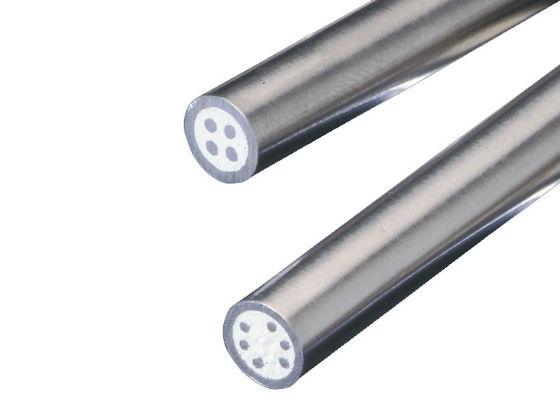

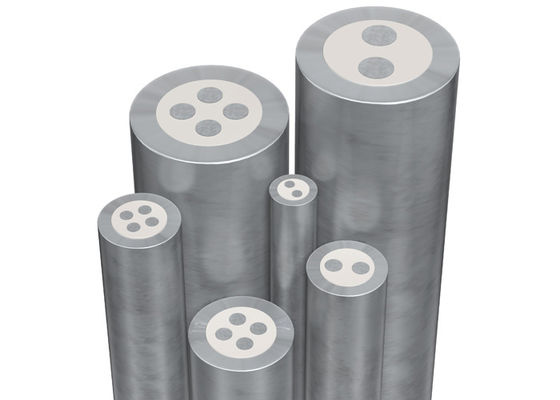

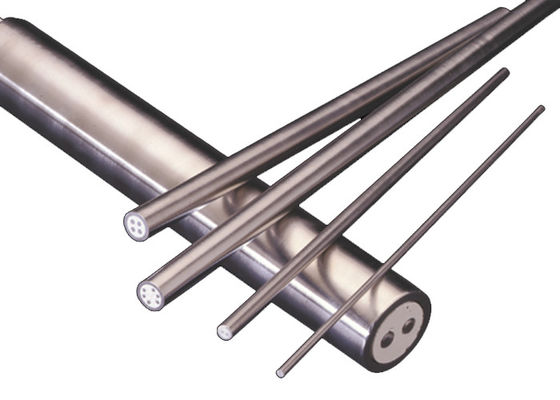

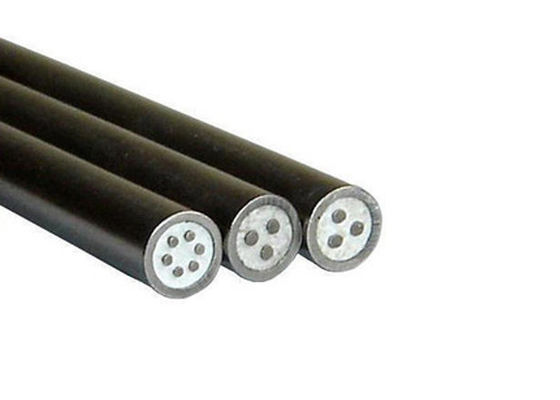

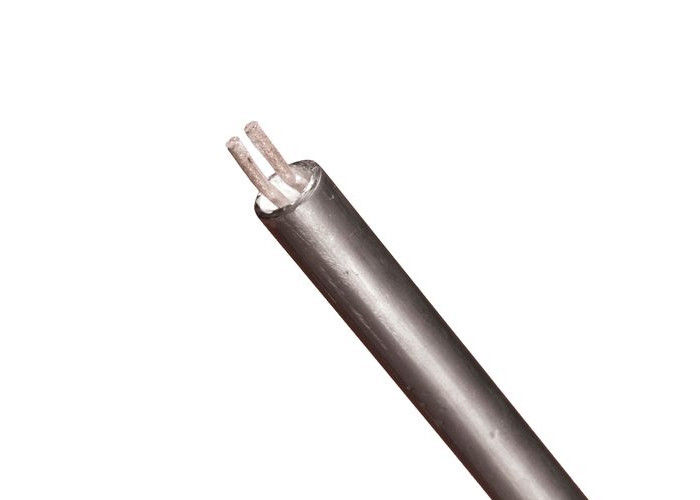

Le câble thermocouple MI est utilisé pour isoler les fils du thermocouple les uns des autres et de la gaine métallique qui les entoure. Le câble MI contient deux (ou quatre en duplex) fils de thermocouple passant au centre du tube. Le tube est ensuite rempli de poudre d'oxyde de magnésium et compacté pour garantir que les fils sont correctement isolés et séparés. Le câble à isolation minérale aide à protéger le fil du thermocouple contre la corrosion et les interférences électriques.MI câble thermocouple.
Avantages:
1, améliorer les propriétés mécaniques et physiques des lignes de mesure du thermocouple.
2, réduire le coût des lignes de mesure
Dans une certaine plage de température, une paire de fils isolants utilisée dans le thermocouple applicable qui a la même caractéristique est appelée fil de compensation. Lorsqu'il est correctement connecté au thermocouple applicable, il étendra l'extrémité de référence du thermocouple à un endroit éloigné de la chaleur ou à température constante.
| Code | Composant des fils du thermocouple | |
| +Jambe positive | -Jambe négative | |
| N | Ni-cr-si (NP) | Ni-si-magnésium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Fer (JP) | Cu-Ni |
| T | Cuivre (TP) | Cu-Ni |
| B | Platine Rhodium-30% | Platine Rhodium-6% |
| R | Platine Rhodium-13% | Platine |
| S | Platine Rhodium-10% | Platine |
| ASTM | ANSI | CEI | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Norme européenne de la Commission Électrotechnique Internationale 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unification des spécifications russes) 3044 |
Dia(mm): 0,5 à 12,7 mm.
| Gaine extérieure(mm) | Dia. du fil central(mm) | Matériau de la gaine | Longueur(m) | |||||
| Notre Dia. | Épaisseur de paroi | Type K,N,E,J,T | Types S,R,B | Types K,N | Types E,J,T | Types S,R | Type B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Nom du produit | code | type | matériau de la gaine | Dia. extérieur(mm) | Température |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fer-Constantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
