| Nom De La Marque: | DLX |
| Numéro De Modèle: | Type câble de thermocouple de N MI |
| MOQ: | 50 mètres |
| Conditions De Paiement: | L/C, T/T, Western Union |
| Capacité D'approvisionnement: | 30000 mètres par mois |

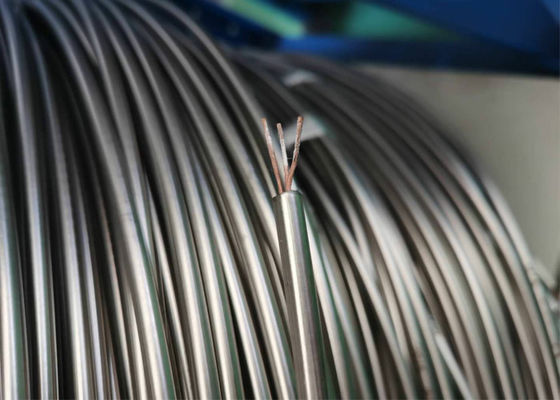

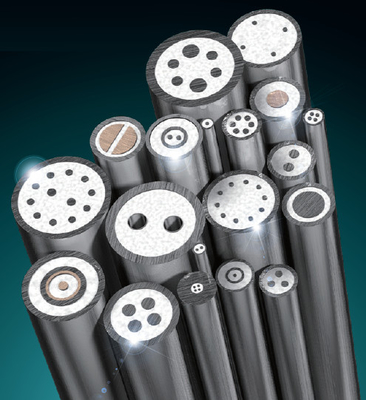

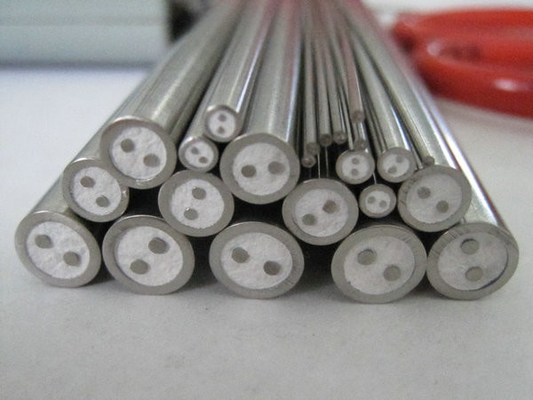

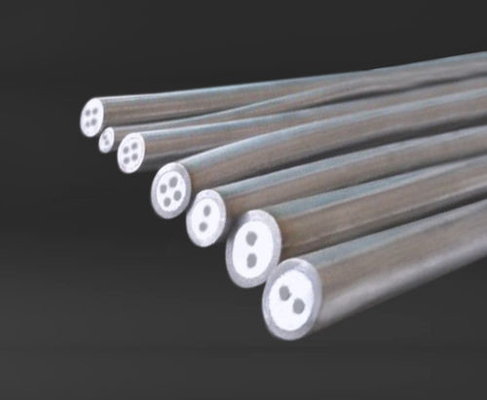

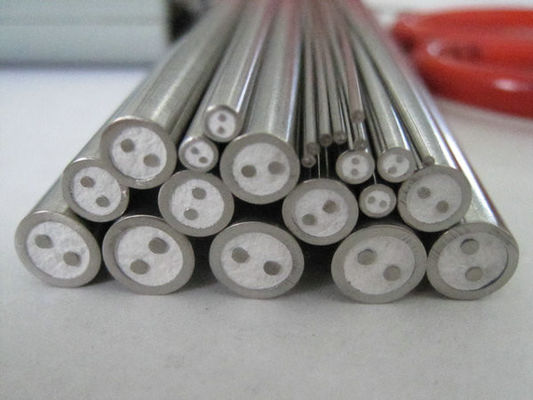

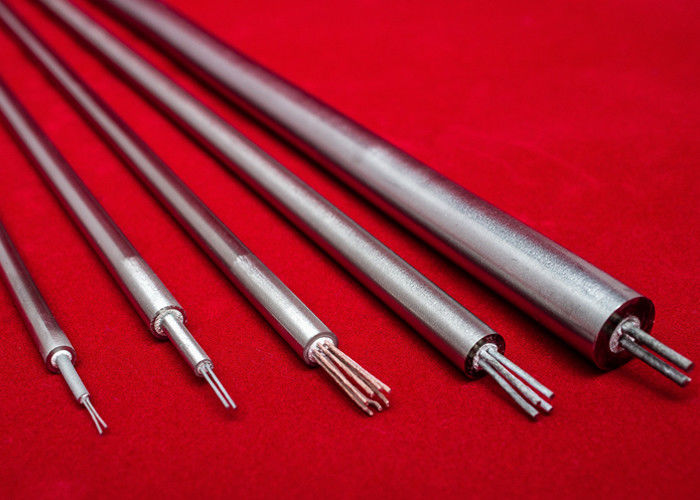

Le câble thermocouple à isolation minérale est isolé par du MgO.Le câble isolé au MgO est un bon choix pour la fabrication de sondes à haute température, il est largement appliqué dans l'industrie. Le câble thermocouple à isolation minérale est résistant aux hautes températures, anti-corrosion, anti-oxydation, réponse thermique rapide.
Un câble thermocouple à isolation minérale se compose de deux conducteurs (parfois même quatre ou six) de métaux dissemblables. Ces conducteurs sont joints du côté où la température doit être mesurée (jonction chaude). Lorsqu'ils sont correctement joints, une tension est produite qui peut être lue pour déterminer la température.
Les métaux dissemblables sont isolés avec de l'oxyde de magnésium de haute qualité et recouverts d'un matériau de gaine résistant à la corrosion, tel que l'Inconel ou l'acier inoxydable. Les thermocouples à isolation minérale peuvent fournir des lectures de température stables
et sont souvent utilisés pour les hautes températures (jusqu'à 1250°C) dans des environnements dangereux.
| Code | Fils composant du thermocouple | |
| +Pied positif | -Pied négatif | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnésium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Fer (JP) | Cu-Ni |
| T | Cuivre (TP) | Cu-Ni |
| B | Platine Rhodium-30% | Platine Rhodium-6% |
| R | Platine Rhodium-13% | Platine |
| S | Platine Rhodium-10% | Platine |
| ASTM | ANSI | CEI | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Norme européenne par la Commission Électrotechnique Internationale 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unification des spécifications russes) 3044 |
Diamètre (mm) : 0,5 à 12,7 mm.
| Gaine extérieure (mm) | Diamètre du fil conducteur (mm) | Matériau de la gaine | Longueur (m) | |||||
| Notre diamètre. | Épaisseur de paroi | Types K, N, E, J, T | Types S, R, B | Types K, N | Types E, J, T | Type S, R | Type B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Nom du produit | code | type | matériau de la gaine | Diamètre extérieur (mm) | Température |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fer-Constantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
