Arbre de vanne résistant aux fluides corrosifs Incoloy 925 (Dia 30-150mm) pour vannes sous-marines

Conçu spécifiquement pour les environnements sous-marins extrêmes, notre tige de vanne résistante aux fluides corrosifs en Incoloy 925 (UNS N09925) offre une barrière inébranlable contre la fissuration par corrosion sous contrainte due au sulfure d'hydrogène (H2S), la piqûration par chlorures et les pressions de fluide ultra-élevées. Disponible en diamètres usinés avec précision de 30 mm à 150 mm, chaque tige de vanne subit un traitement rigoureux de fusion sous induction sous vide interne, de refusion sous laitier électrolytique et un traitement thermique de précipitation en deux étapes pour garantir une limite d'élasticité supérieure dépassant 760 MPa tout en maintenant une ténacité exceptionnelle sous-marine.

Notre tige de vanne résistante aux fluides corrosifs fabriquée à partir de l'alliage Incoloy 925 durcissable par vieillissement offre une fiabilité inégalée pour les systèmes de vannes offshore et en eaux profondes sévères. Conçue pour résister aux environnements mortels de gaz corrosifs, aux couples mécaniques élevés et aux pressions hydrostatiques cycliques, cette solution de tige est le choix principal pour les vannes d'isolement, de régulation, à boisseau sphérique et de contrôle critiques sous-marines fonctionnant à des profondeurs allant jusqu'à 3 000 mètres.

Dans la production sévère de pétrole et de gaz offshore, les tiges et arbres de vannes sont exposés à des combinaisons hostiles de sulfure d'hydrogène humide (H2S), de dioxyde de carbone (CO2), de chlorures à haute concentration et de soufre élémentaire. Les aciers inoxydables austénitiques ou duplex standard présentent un risque catastrophique de fissuration sous contrainte par sulfure (SSC) et de fissuration par corrosion sous contrainte (SCC).

La tige de vanne résistante aux fluides corrosifs en Incoloy 925 résout ce mode de défaillance grâce à une matrice nickel-fer-chrome équilibrée, renforcée par du molybdène, du cuivre, du titane et de l'aluminium :

• 42 % à 46 % de teneur élevée en nickel: Assure une immunité métallurgique absolue à la fissuration par corrosion sous contrainte induite par les chlorures dans la saumure des profondeurs marines.
• Durcissement par précipitation du titane et de l'aluminium: Forme des phases de renforcement nanométriques gamma prime (γ′) lors de cycles de vieillissement spécialisés, fournissant le double de la limite d'élasticité des alliages de nickel conventionnels en solution solide.
• Renforcement au molybdène et au cuivre: Produit un nombre ultra-élevé d'équivalent de résistance à la piqûration (PREN ≥ 30), résistant à la corrosion caverneuse localisée sous les garnitures et les joints de tige.

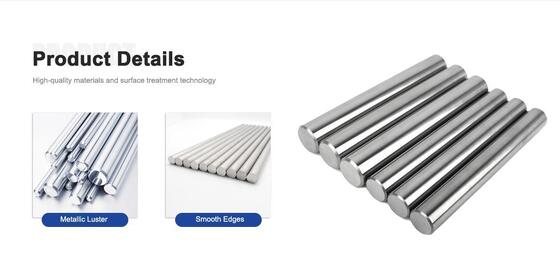

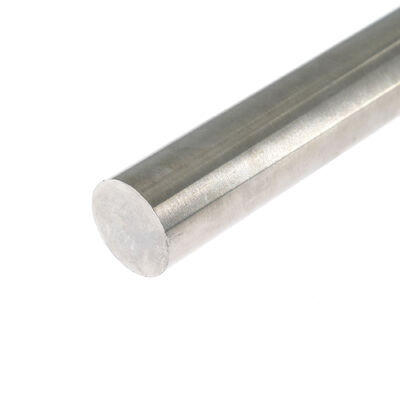

• Forme du produit: Barre ronde forgée à chaud, recuite en solution et vieillie par précipitation / Tige rectifiée de précision sans centre
• Gamme de diamètres: 30 mm – 150 mm (forgés OD personnalisés disponibles après examen du dessin)
• Longueur: Jusqu'à 6 000 mm (rectitude de précision ≤ 0,5 mm/m)
• Tolérance dimensionnelle: Rectifié avec précision selon la classe h8, h9, ou sur mesure ±0,02 mm tournage CNC
• Niveau de qualité interne: Testé par ultrasons par immersion volumétrique à 100 % sans vides ni inclusions internes
• Finition de surface: Tourné lisse (Ra≤1,6 μm) ou micro-polie pour une étanchéité à faible friction (Ra≤0,4 μm)

Chaque tige de vanne résistante aux fluides corrosifs est stabilisée thermiquement pour éliminer la précipitation aux joints de grains et la micro-ségrégation. La métallurgie micro-propre empêche la fragilisation par l'hydrogène et la fissuration catastrophique dans les environnements à haute pression partielle de H2S et à faible pH.

Grâce à un traitement en solution calibré à 980∘C à 1040∘C suivi d'un vieillissement multi-étapes, nos tiges en Incoloy 925 atteignent une limite d'élasticité élevée (≥760 MPa) et une résistance à la traction élevée (≥1030 MPa), gérant facilement le cyclage des vannes d'arrêt d'urgence (ESD) à couple élevé sous des pressions différentielles élevées.

L'équilibre synergique du chrome (≥19,5%), du molybdène (≥2,5%) et du cuivre (≥1,5%) empêche l'attaque caverneuse localisée dans les zones de garniture de tige élastomère/PTFE statiques et les interfaces d'étanchéité secondaire métal-métal dynamiques.

Fabriquée par forgeage rotatif robuste et rectification de précision sans centre, chaque tige de vanne résistante aux fluides corrosifs présente un faux-rond minimal, empêchant l'usure excentrique des roulements d'actionneurs de vannes sous-marines et assurant la longévité des joints dynamiques étanches.

Nos tiges en Incoloy 925 sont largement adoptées par les fabricants de vannes de premier plan mondial, les entrepreneurs en ingénierie sous-marine et les EPC offshore dans des installations exigeantes :

• Vannes d'arbre de Noël et de collecteur sous-marines: Tiges de vannes critiques pour les collecteurs de production en eaux profondes, les arbres d'injection sous-marins et les vannes d'isolement de conduites.
• Vannes de régulation haute pression haute température (HPHT): Tiges de régulation pour service sévère soumises à des fluides corrosifs à haute vitesse, à l'érosion par le sable et à des chutes de pression extrêmes.
• Vannes à boisseau sphérique et à soupape d'arrêt d'urgence (ESD) sous-marines: Arbres d'entraînement robustes transmettant un couple d'ouverture/fermeture extrême sous pression différentielle complète.
• Vannes de sécurité de tête de puits et de fond de puits de gaz corrosifs (SSSV): Tiges d'actionnement et tiges dans les puits d'extraction de gaz corrosifs à haute teneur en H2S.
• Vannes de processus de plateforme offshore et FPSO: Tiges de vannes d'isolement de tuyauterie critiques traitant du pétrole brut corrosif non traité et de l'eau de production.

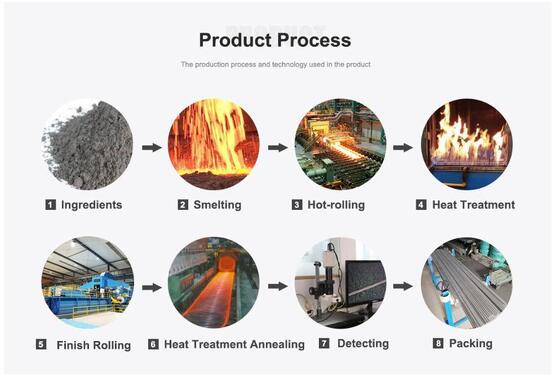

DLX contrôle toute la chaîne métallurgique, de la sélection des éléments bruts à la finition de précision finale. En utilisant la fusion sous induction sous vide (VIM) de pointe couplée à une refusion sous laitier électrolytique (ESR) secondaire, nous éliminons les inclusions non métalliques et la ségrégation chimique, atteignant des niveaux de gaz ([O]≤15 ppm, [N]≤40 ppm, [H]≤1,5 ppm).

Nos fours de traitement thermique automatisés internes garantissent un contrôle uniforme de la température à ±3∘C. Cela garantit un durcissement par précipitation uniforme sur toute la section transversale des tiges de grand diamètre (jusqu'à 150 mm OD), éliminant les noyaux mous ou les zones fragilisées.

Chaque tige de vanne résistante aux fluides corrosifs subit une vérification de qualité complète avant expédition :

• Test par ultrasons par immersion à 100 % sur toute la longueur (UT) pour zéro discontinuité interne.
• Inspection par ressuage (PT) à 100 % sur les surfaces finies.
• Spectrométrie d'émission optique à lecture directe (OES) pour une vérification exacte de la chaleur de fusion.
• Tests mécaniques et de ténacité par impact sur lot complet à des températures cryogéniques (−46∘C).

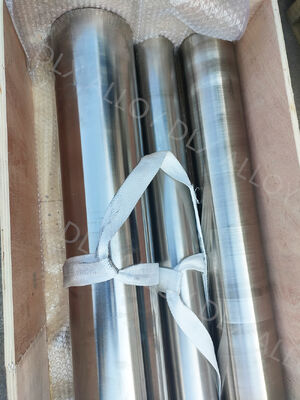

Opérant avec une capacité mensuelle intégrée d'alliages spéciaux de 1 200 tonnes/mois, DLX garantit une continuité d'approvisionnement stable pour les grands projets sous-marins. Nous prenons en charge les commandes par lots personnalisées, les quantités minimales de commande (MOQ) dynamiques adaptées aux exigences du projet et les emballages maritimes personnalisés pour l'exportation.
