Cable à haute température fil de compensation de thermocouple type T fil d'extension de thermocouple

Cable à haute température fil de compensation de thermocouple type T fil d'extension de thermocouple

• Extension du thermocoupleTélécommunications

Le fil de compensation de thermocouple de type T est un fil spécial utilisé pour connecter des thermocouples de type T à des instruments de mesure de la température.Il est principalement utilisé pour étendre l'extrémité froide du thermocouple pour compenser l'erreur de mesure causée par le changement de température de l'extrémité froideIl présente d'excellentes performances thermoélectriques et une bonne stabilité.et peuvent maintenir les mêmes caractéristiques de force électromotive thermoélectrique que les thermocouples de type T dans une certaine plage de température (telles que -60°C à 260°C).
Le fil de compensation de type T est généralement fabriqué à partir d'un matériau en alliage cuivre- cuivre-nickel, et il existe de nombreuses options pour les matériaux de couche d'isolation et de gaine, tels que le chlorure de polyvinyle (PV),polyperfluoroéthylène propylène (FEP) et polytétrafluoroéthylène soluble (PFA) pour répondre aux exigences d'utilisation dans différents environnementsSes modèles courants sont les suivants: TX-G (utilisation générale), TX-H (utilisation générale), TX-GS (utilisation générale de précision) et TX-HS (utilisation de précision résistante à la chaleur).
Ce fil de compensation est largement utilisé dans le système automatisé de mesure de la température du pétrole, de la chimie, de la métallurgie, de l'énergie électrique et d'autres industries,qui peut améliorer efficacement la précision de la mesure de la température et assurer la stabilité et la fiabilité du système de mesure.

• Le thermocouple W- Je suis désolé.

• Les normes

Paramètre détaillé du fil de thermocouple

Plage de température de fonctionnement

• Précision de type T

Le thermocouple cuivre-cuivre-nickel (thermocouple de type T), également connu sous le nom de thermocouple cuivre-constantan, est un thermocouple métallique de faible coût optimal pour mesurer les basses températures.Son électrode positive (TP) est en cuivre pur, et son électrode négative (TN) est un alliage cuivre-nickel, souvent appelé constantan.Bien qu'ils soient tous les deux appelés constantan.
La plage de température de mesure du thermocouple cuivre- cuivre-nickel est de -200 à 350 °C.

• Caractéristique

  ---

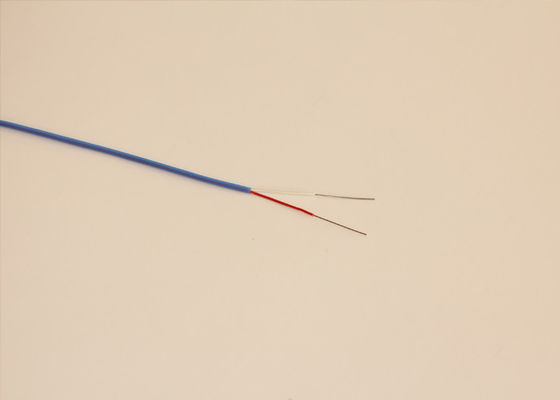

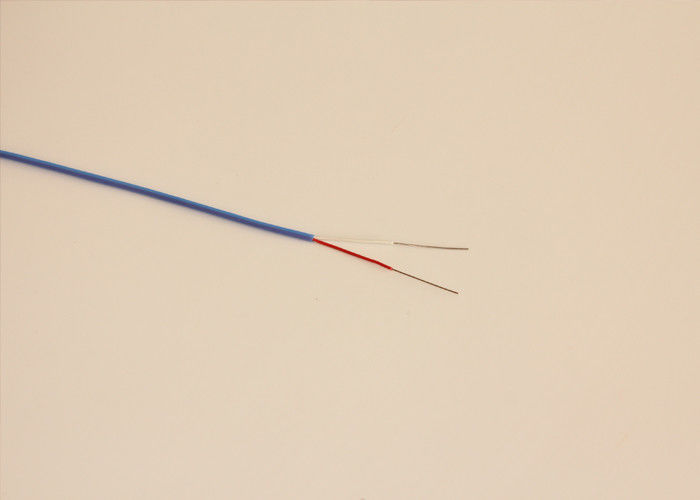

Matériau et structure: le fil de compensation de type T est généralement constitué de cuivre (électrode positive) et d'un alliage cuivre-nickel (électrode négative),et la couche d'isolation est rouge (électrode positive) et blanche (électrode négative).
Plage de température: la plage de température de fonctionnement du fil de compensation est de -40°C à 70°C ou 105°C pour le fil ordinaire et de -65°C à 200°C ou 260°C pour le fil résistant à la chaleur.
Niveau de précision: il est divisé en grade ordinaire et de précision, et le grade de précision a une précision de mesure plus élevée.
Capacité anti-interférence: certains fils de compensation adoptent une conception de blindage, ce qui peut réduire efficacement les interférences électromagnétiques.

• Questions et réponses

Q1: Quelle est la fonction du fil de compensation thermocouple de type T?
R1: Je suis désolé. T-type compensation wire is used to extend the cold end of the thermocouple and move the reference end of the thermocouple from the high temperature area to a place with a more stable ambient temperature to improve the temperature measurement accuracy.
Q2: Quel est le matériau du fil de compensation de type T?
R2: Le matériau de l'électrode positive du fil de compensation de type T est le cuivre et le matériau de l'électrode négative est un alliage cuivre-nickel.
Q3: Quelle est la plage de température du fil de compensation de type T?
A3: La plage de température de fonctionnement du fil de compensation de type T est:
Grade ordinaire: -40°C à 70°C ou -40°C à 105°C;
Grade de résistance à la chaleur: -65°C à 200°C ou -65°C à 260°C.
