| Nom De La Marque: | DLX |
| Numéro De Modèle: | Type fil d'extension de thermocouple de k |
| MOQ: | 5 |
| Conditions De Paiement: | L/C, T/T, Western Union |
| Capacité D'approvisionnement: | 300 tonnes par mois |

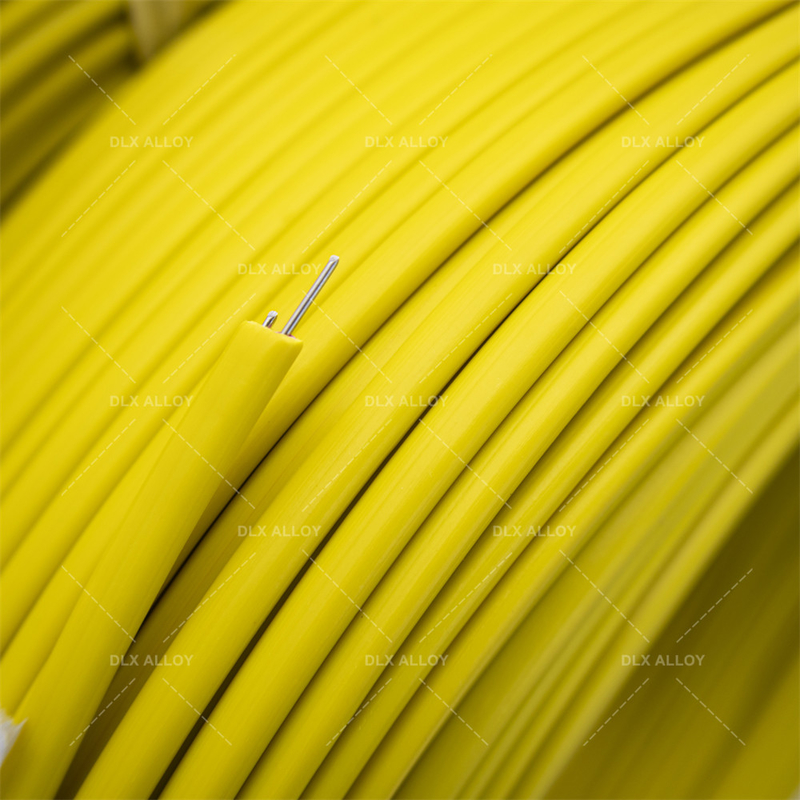

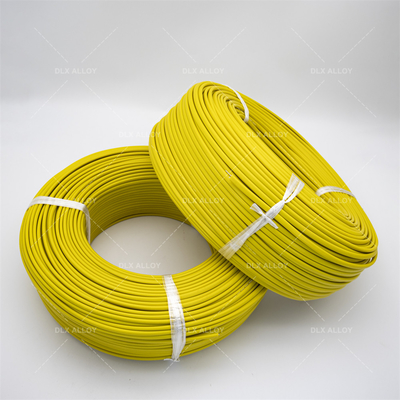

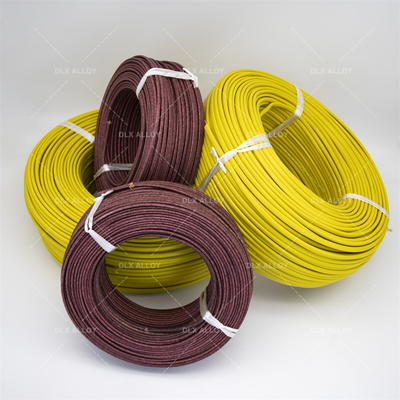

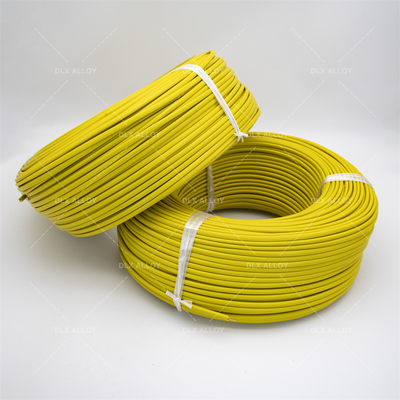

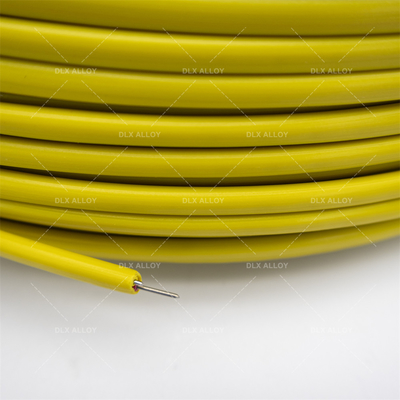

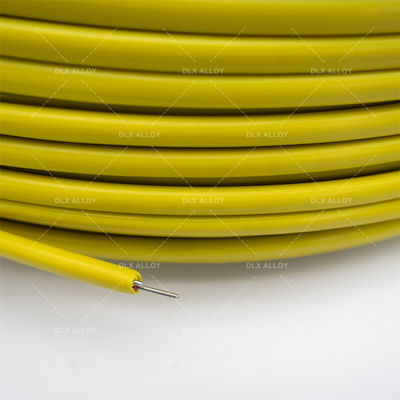

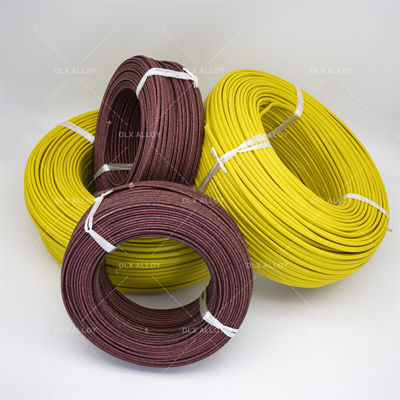

Câble d'extension de thermocouple Nickel-Chrome Nickel-Silicium Nickel-Aluminium avec gaine PVC
1. Sélection du fil de compensation
Le fil de compensation doit être sélectionné correctement en fonction du type de thermocouple utilisé et de l'occasion. Par exemple, le fil de compensation du couple de type k doit être sélectionné, et la plage de température de fonctionnement doit être sélectionnée en fonction de la situation d'utilisation. Habituellement, la température de travail de kx est de -20 ~ 100 °C, avec une large plage de -25 ~ 200 °C. L'erreur de niveau ordinaire est de ± 2,5 °C, et l'erreur de niveau de précision est de ± 1,5 °C.
2. Connexion des contacts
Essayez d'être aussi proche que possible des deux contacts de la borne du thermocouple et maintenez la température des deux contacts aussi constante que possible. La température au point de connexion avec la borne de l'instrument doit être aussi constante que possible. Là où il y a un ventilateur dans l'armoire de l'instrument, le point de contact doit être protégé afin que le ventilateur ne souffle pas directement sur le point de contact.
3. Longueur d'utilisation
Étant donné que le signal du thermocouple est très faible, au niveau du microvolt, si la distance d'utilisation est trop longue, l'atténuation du signal et l'interférence de l'électricité forte dans l'environnement peuvent se coupler, ce qui peut entraîner une distorsion du signal du thermocouple, provoquant une mesure et un contrôle de température inexacts, et provoquant des fluctuations de température dans les cas graves pendant le contrôle.
Sur la base de notre expérience, il est généralement préférable de contrôler la longueur du fil de compensation du thermocouple dans un rayon de 15 mètres. Si cela dépasse 15 mètres, il est recommandé d'utiliser un transmetteur de température pour la transmission du signal. Le transmetteur de température convertit la valeur de potentiel correspondant à la température en courant continu pour la transmission, avec une forte capacité anti-interférence.
|
Équipé d'un numéro de graduation thermoélectrique |
commun(G)
|
résistant à la chaleur(H)
|
||
|
Commun
|
Précision(S)
|
Commun
|
Précision(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | CEI | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Norme européenne de la Commission Électrotechnique Internationale 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unification des spécifications russes) 3044 |
Plage de température de fonctionnement
| Diamètre/mm | Température de fonctionnement à long terme /°C | Température de fonctionnement à court terme /°C |
| 0,3 | 700 | 800 |
| 0,5 | 800 | 900 |
| 0,8,1,0 | 900 | 1000 |
| 1,2,1,6 | 1000 | 1100 |
| 2,0,2,5 | 1100 | 1200 |
| 3,2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
