Cable d'extension de thermocouple en nickel chrome nickel silicium nickel aluminium 0,5*2

Câble d'extension thermocouple Nickel-Chrome Nickel-Silicium Nickel-Aluminium 0.5*2

Les fils de compensation de thermocouple sont des fils utilisés pour connecter les thermocouples et les instruments de mesure. En raison du faible signal de tension généré par les thermocouples et de leur sensibilité aux changements de température ambiante, il est nécessaire d'utiliser des fils de compensation de thermocouple pour la compensation de température afin d'assurer la précision de la mesure.

Les principales fonctions des fils de compensation de thermocouple sont les suivantes :

Compensation de température : Les fils de compensation de thermocouple peuvent fournir une compensation de signal de tension correspondante en fonction des changements de température ambiante, éliminant ainsi l'impact des changements de température sur les résultats de mesure.

Protection des thermocouples : Les fils de compensation de thermocouple peuvent protéger les thermocouples contre les dommages mécaniques, la corrosion et d'autres facteurs, prolongeant ainsi leur durée de vie.

Transmission du signal : Le fil de compensation de thermocouple peut transmettre le faible signal de tension généré par le thermocouple à l'instrument de mesure, permettant une mesure précise de la température.

• Extension de thermocouple Fil

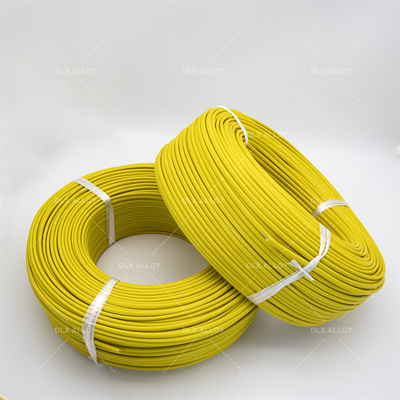

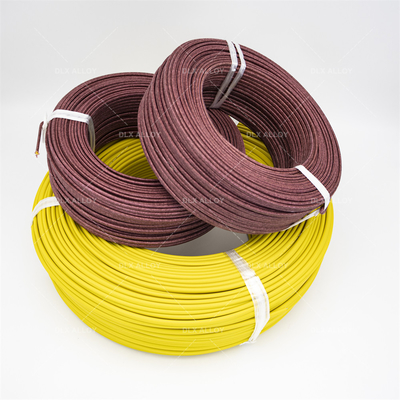

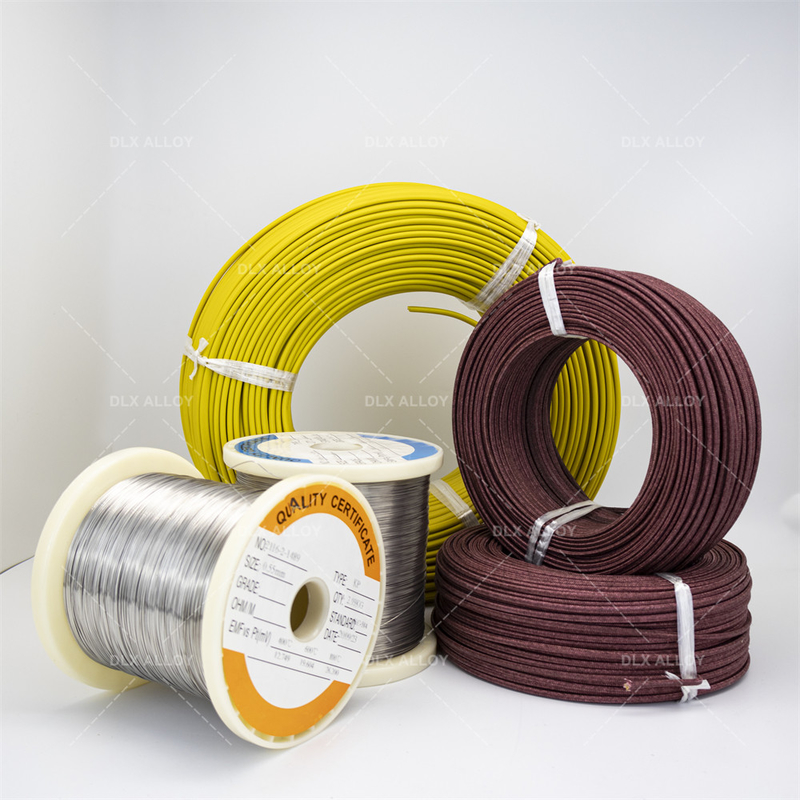

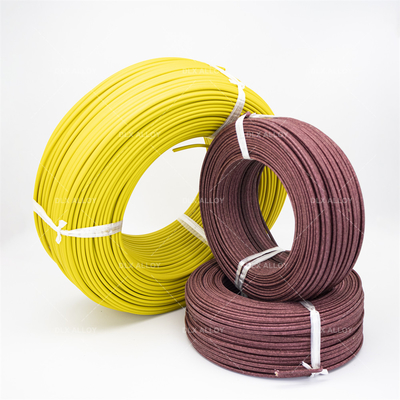

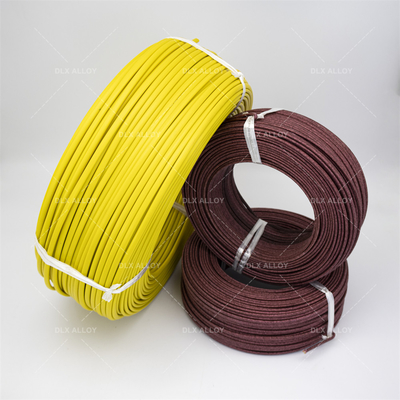

Câble d'extension thermocouple Type K 0.5*2 isolation PVC rouge noir avec gaine PVC. Le conducteur est en matériau thermocouple de type K, qui est du nickel-chrome avec du nickel-silicium ou du nickel-aluminium. La construction est similaire à celle d'un câble d'instrumentation appairé, mais le matériau du conducteur est différent. Les thermocouples sont utilisés dans les processus pour détecter la température et sont connectés aux pyromètres pour l'indication et le contrôle. Le thermocouple et le pyromètre sont électriquement connectés par des câbles d'extension de thermocouple / câbles de compensation de thermocouple. Les conducteurs utilisés pour ces câbles de thermocouple doivent avoir des propriétés thermo-électriques (f.e.m.) similaires à celles du thermocouple utilisé pour la détection de température.

Fondamentalement, Thermocouple à fil fin les fils de qualité sont utilisés pour fabriquer les points de détection des thermocouples. Cependant, un Fil d'extension de thermocouple est uniquement utilisé pour étendre un signal de thermocouple de la sonde à l'instrument qui le lit. Un câble d'extension de thermocouple est utilisé dans des températures ambiantes plus basses. Il peut transmettre un signal représentant une température plus élevée que celle reçue de la sonde. Cependant, Fil d'extension de thermocouple de type K peut ne pas être physiquement exposé à cette température élevée. Un Fil de thermocouple multibrins peut être utilisé comme fil d'extension, mais un fil d'extension ne peut pas être utilisé comme point de détection dans un Fil de thermocouple flexible comme point de détection. La longueur utilisable de ces fils varie en fonction de nombreux facteurs.

• Thermocouple Wire

• ​Normes

Paramètres détaillés du fil de thermocouple

Plage de température de fonctionnement

Plage de tailles

Fil : 0,12 à 8,0 mm.

• Précision du type N (le plus élevé des deux) :

• Température de fonctionnement continue maximale : jusqu'à 2 300 F (1 260 C)

• Utilisation à court terme : 2 336 F (1 280 C)

• Fil de qualité thermocouple, -454 à 2300 F (-270 à 1 260 C)

• Fil d'extension, 32 à 392 F (0 à 200 C)
