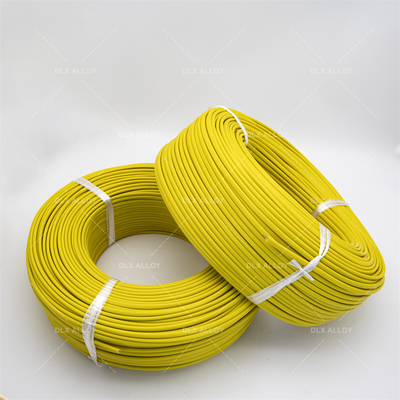

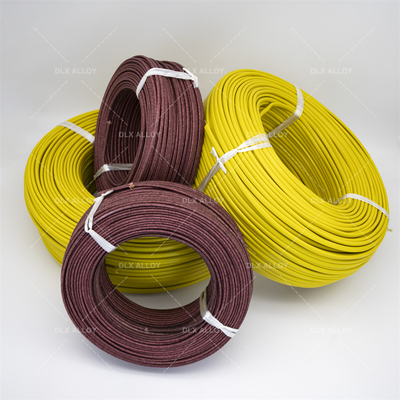

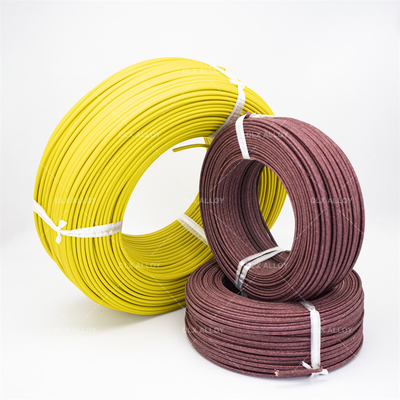

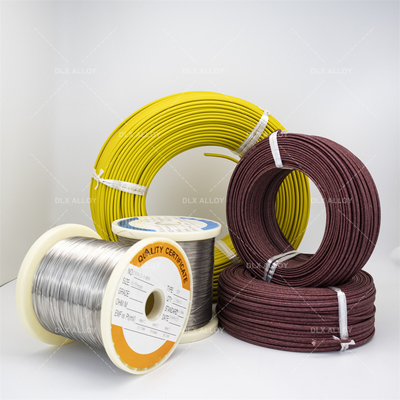

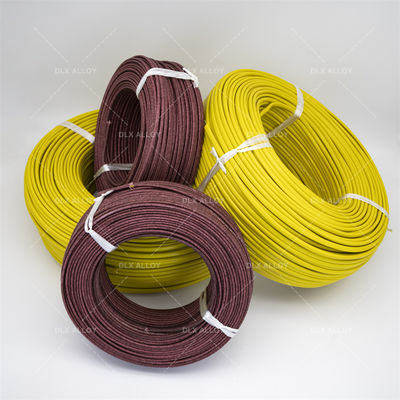

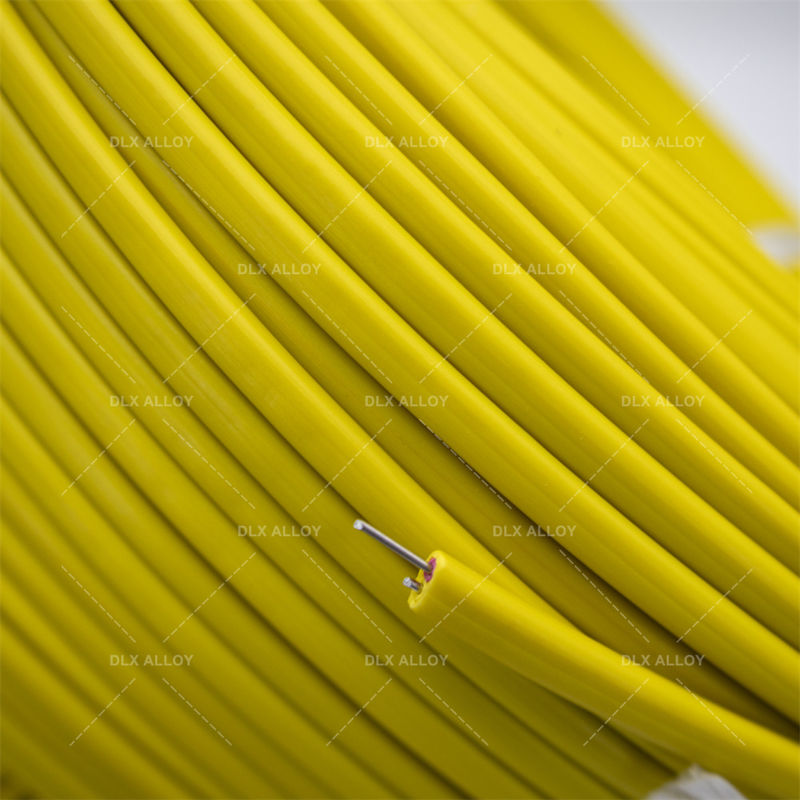

Type K / J / E / N / T / R / S / B câble d' extension de thermocouple avec enveloppe en PVC

Cable d'extension de thermocouple de type K / J / E / N / T / R / S / B avec enveloppe en PVC pour une plage de température de -20 à 100 °C

Principe de mesure de la température du fil de compensation par thermocouple

La fonction des fils de compensation pour les thermocouples est d'étendre l'électrode thermoélectrique, c'est-à-dire de déplacer l'extrémité froide du thermocouple,et le connecter à l'instrument d'affichage pour former un système de mesure de la températureLe produit est principalement utilisé dans divers dispositifs de mesure de la température et a été largement utilisé dans des secteurs tels que le pétrole, la chimie, la métallurgie et l'énergie.

En général, les thermocouples peuvent être à plusieurs dizaines de mètres du thermomètre,et la température à l'extrémité froide (sortie) du thermocouple est différente de la température ambiante du thermomètre (même jusqu'à plusieurs dizaines de degrés).

Si des fils de cuivre ordinaires sont utilisés, selon le principe des thermocouples, la jonction générera un potentiel thermoélectrique, ce qui entraînera des erreurs de mesure.

Le problème de la chute de tension des câbles de transmission longue distance est dû à l'impédance d'entrée élevée du thermomètre,le faible courant de transmission (niveau micro A) généré par le thermocouple (niveau millivolt);Il y a donc un émetteur thermocouple qui entre des signaux thermocouple et sort 4-20mA,qui permet la transmission sur de longues distances sans compenser les fils.

Si un fil de compensation est utilisé (qui doit correspondre au numéro de graduation du thermocouple),le matériau métallique utilisé peut générer le plus petit potentiel thermoélectrique possible au point de câblage et minimiser autant que possible les erreurs de mesure de la températureC'est-à-dire déplacer l'extrémité froide du thermocouple vers le thermomètre.

• Les normes

Plage de température de fonctionnement
