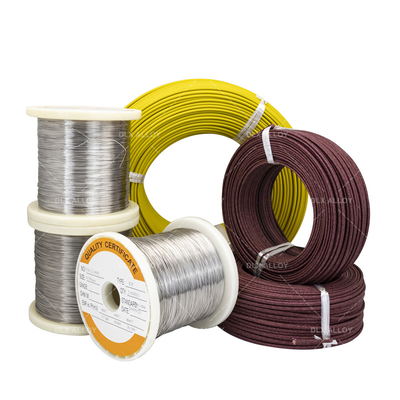

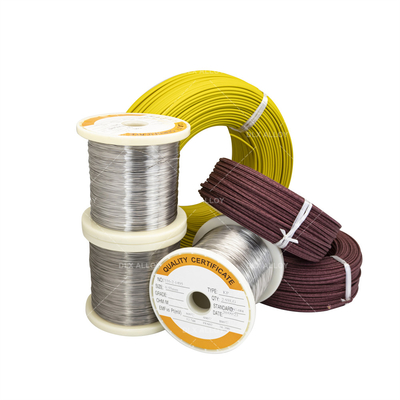

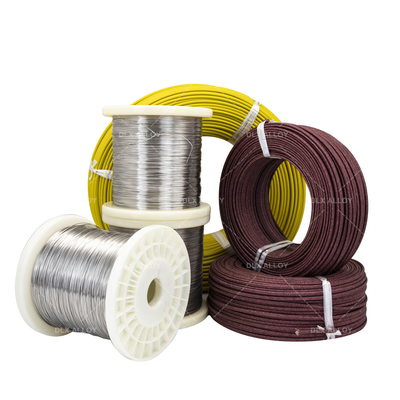

Cable d'extension thermocouple de type K pour la compensation de la température
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | DLX |
| Certification | CE,ROHS |
| Numéro de modèle | Type fil d'extension de thermocouple de k |
| Quantité de commande min | 5 |
| Détails d'emballage | Paquet de bobine avec la boîte de carton, paquet de bobine avec le poly-sac |
| Délai de livraison | 5-21 jours |
| Conditions de paiement | L/C, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement | 300 tonnes par mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom du produit | Fil d'extension du thermocouple K | Couleur | Lumineux |
|---|---|---|---|
| certificat | ISO9001 | Plage de température | 32 à 392F (0 à 200C) |
| Tolérance d'EMF | +/- 2.2C ou +/- .75% | Grade | Type K de catégorie d'extension |
| Positif | Ni-Cr | Négatif | Provisoire |
| Limites d'erreur spéciales | +/- 1.1C ou 0,4% | ||
| Point culminant | Cable de prolongation thermocouple K,Cable d'extension à thermocouple K lumineux,Le fil d'extension du thermocouple |
||
Description de produit
Cable d'extension à thermocouple de type K pour la compensation de la température
Les modèles de câbles de compensation sont divisés en SC, KC, KX, EX, JX, TX selon la variété de produit.
Parmi elles: a) La première lettre du modèle correspond au numéro de graduation du thermocouple;
b) La lettre "X" représente le fil de compensation étendu (type)
c) La lettre "C" représente le fil de compensation de type compensation (type)
Note: Les fils de compensation de type SC peuvent être équipés de thermocouples d'indexation de type R.
- Extension du thermocoupleLes fils

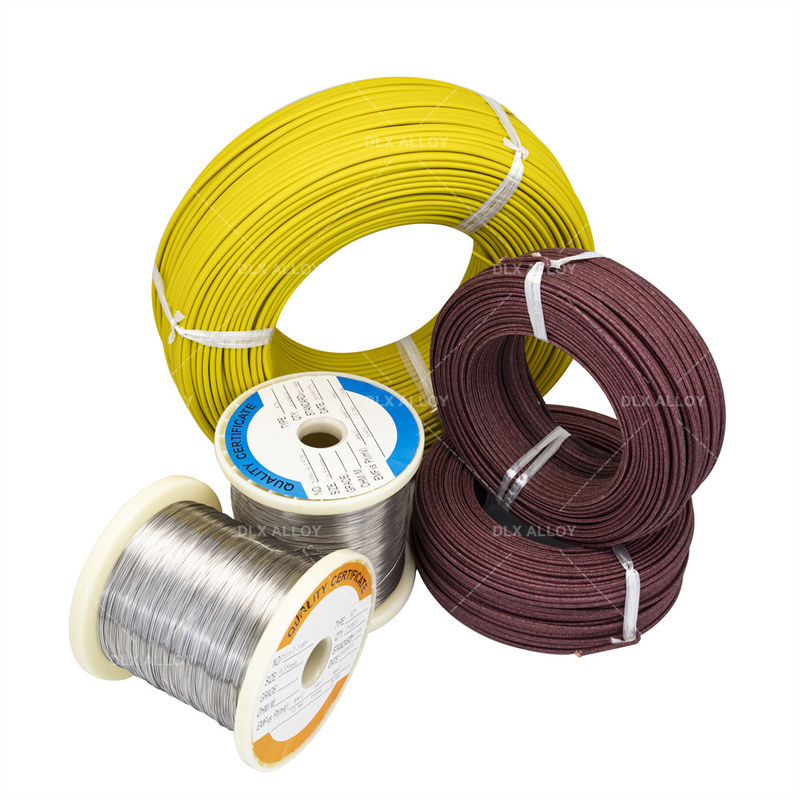

Cable d'extension de type K 0.5*2 isolant en PVC rouge noir avec enveloppe en PVC.La construction est similaire au câble d'instrumentation en paire mais le matériau du conducteur est différent.Les thermocouples sont utilisés dans les processus pour détecter la température et sont connectés aux pyromètres pour l'indication et le contrôleLe thermocouple et le pyromètre sont conduits électriquement par des câbles d'extension du thermocouple ou des câbles de compensation du thermocouple.Les conducteurs utilisés pour ces câbles thermocouple doivent avoir des propriétés thermoélectriques (EMF) similaires à celles du thermocouple utilisé pour détecter la température.
En gros,Thermocouple à fil finLes câbles de qualité sont utilisés pour fabriquer des points de détection de thermocouples.Fil d'extension du thermocoupleest uniquement utilisé pour renvoyer un signal thermocouple de la sonde à l'instrument qui le lit.Un câble d'extension à thermocoupleIl peut transmettre un signal représentant une température supérieure à celle reçue par la sonde.Fil d'extension de thermocouple de type KIl n'est pas possible d'être physiquement exposé à cette température élevée.Fil de thermocouple en chaînepeut être utilisé comme fil d'extension, mais un fil d'extension ne peut pas être utilisé dans unFil de thermocouple flexibleLa longueur utilisable de ces fils varie en fonction de nombreux facteurs.
- Le thermocouple W- Je suis désolé.
| Le code | Composants de câbles du thermocouple | |
| +Jeu positif | - Une jambe négative. | |
| N | Ni-cr-si (NP) | Ni-si-magnésium (NN) |
| Le K. | Ni-Cr (KP) | Ni-Al (Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| Je | Fer (JP) | Cu-Ni |
| T | Le cuivre (TP) | Cu-Ni |
- Les normes
| Pour l'ASTM | ANSI | IEC | DIN | Je vous en prie. | NF | JIS | Le GOST |
| (Société américaine d'essai et de matériaux) E 230 | (Institut national américain des normes) MC 96.1 | (Norme européenne de la Commission électrotechnique internationale 584) | (Normes allemandes de l'industrie) | (normes britanniques) 4937.1041, EN 60584 - 1/2 | (Norme française) EN 60584 -1/2 - NFC 42323 - NFC 42324 - NFC 42323 - NFC 42324 - NFC 42324 - NFC 42323 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42323 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 | (normes industrielles japonaises) C 1602 à C 1610 | (Unification des spécifications russes) 3044 |
Paramètre détaillé du fil de thermocouple
Plage de température de fonctionnement
| Diamètre/mm | Température de travail longue durée /oC | Température de fonctionnement à courte durée /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plage de taille
Fil: de 0,12 à 8,0 mm.
- Précision de type N (la plus élevée):
-
Température de fonctionnement continue maximale: jusqu'à 2 300 F (1 260 C)
-
Utilisation à court terme: 2,336F (1,280C)
-
Fil de qualité thermocouple, -454 à 2300F (-270 à 1,260C)
-
Fil d'extension, 32 à 392F (0 à 200C)
