Type fil de platine de PTFE 0.5mm d'extension de thermocouple de R

Lieu d'origine La Chine
Nom de marque DLX
Numéro de modèle Type fil d'extension de thermocouple de R
Quantité de commande min 1
Détails d'emballage Paquet de bobine avec la boîte de carton, paquet de bobine avec le poly-sac
Délai de livraison 5-21 jours
Conditions de paiement L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 300 tonnes par mois

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de produit Fil d'extension de thermocouple Couleur Lumineux
Certificat ISO9001 Température ambiante -58 à 2700F (- 50 à 1480C)
Tolérance d'EMF +/- 1.5C ou +/- .25% Catégorie IEC854-1/3
Positif rhodium de platine Négatif Platine
Limites d'erreur spéciales +/- 0.6C ou 0,1% Type RNX, RPX
Point culminant

Fil d'extension de thermocouple de PTFE

,

fil de thermocouple de 0.5mm

,

Type fil d'extension de thermocouple de R

Laisser un message
Description de produit

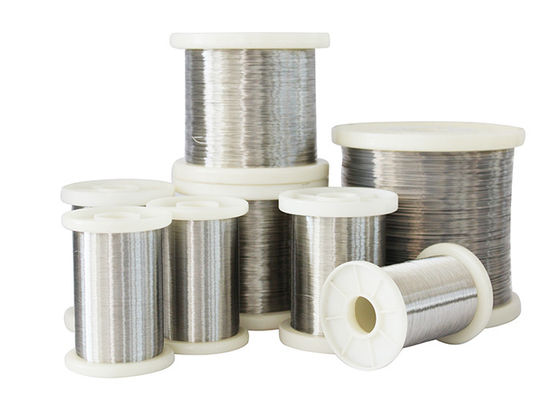

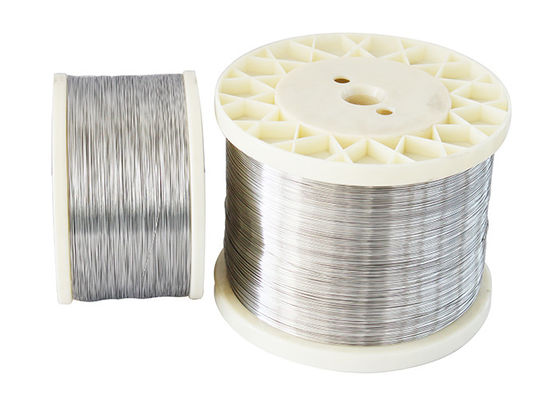

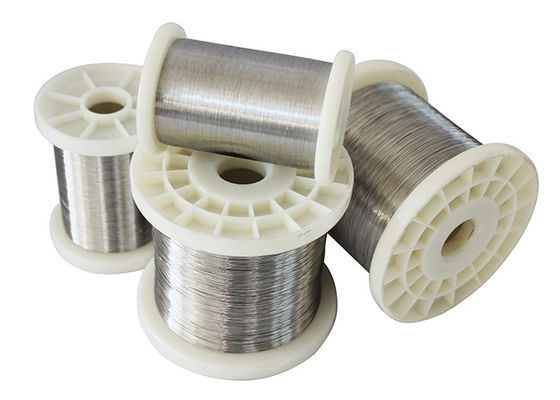

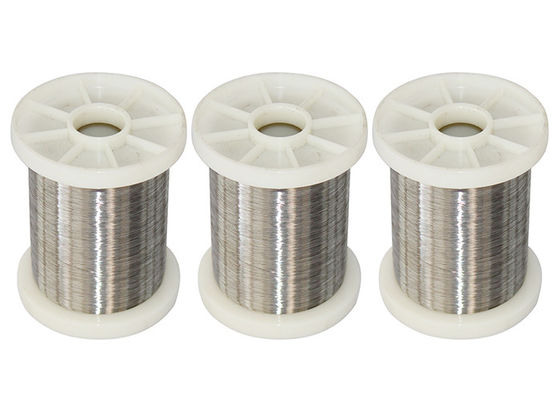

Type fil de platine de PTFE 0.5mm d'extension de thermocouple de R 0





  • Fil d'extension de thermocouple

Type fil d'extension de thermocouple de R (rhodium -13%/platine de platine) :



Le type fil d'extension de thermocouple de R est employé dans des applications très à hautes températures. Il a un pourcentage plus élevé de rhodium que le type S, qui le rend plus cher. Le type R est très semblable au type S en termes de représentation. Il est parfois employé dans des applications de plus basse température en raison de son de grande précision et stabilité. Le type R a une stabilité légèrement à haute production et améliorée au-dessus du type S.



Les thermocouples du type R, du S, et du B sont des thermocouples « en métal noble », qui sont utilisés dans des applications à hautes températures.

Le type thermocouples de S sont caractérisés par un niveau élevé d'inertie et de stabilité chimiques à températures élevées. Employé souvent comme norme pour le calibrage des thermocouples de métal non précieux.

Thermocouple de rhodium de platine (TYPE de S/B/R)

Le type se réunissant thermocouple de rhodium de platine est très utilisé dans des endroits de production avec la haute température. Il est principalement employé pour mesurer la température dans le verre et le salaison d'industrie et industriel en céramique.

Matériel d'isolation : PVC, PTFE, FB ou selon l'exigence de client.



Type température ambiante de R :

  • Fil de catégorie de thermocouple, -58 à 2700F (- 50 à 1480C)
  • Fil d'extension, 32 à 392F (0 à 200C)


Exactitude (celui qui est plus grand) :

  • Norme : +/- 1.5C ou +/- .25%
  • Limites d'erreur spéciales : +/- 0.6C ou 0,1%




  • Fil de thermocouple
Code Composant de fils du thermocouple
  jambe de +Positive - Jambe négative
N Ni-Cr-SI (NP) Ni-SI-magnésium (NN)
K Ni-Cr (KP) Nial (SI) (KN)
E Ni-Cr (PE) Cu-Ni (en)
J Fer (JP) Cu-Ni (JN)
T Cuivre (TP) Cu-Ni (TN)
B Rhodium-30% de platine Rhodium-6% de platine
R Rhodium-13% de platine Platine
S Rhodium-10% de platine Platine



  • Normes
ASTM Norme ANSI LE CEI DIN LES BS N-F JIS GOST
(Société américaine pour l'essai et les matériaux) E 230 (Institut d'american national standard) MC 96,1 (Norme européenne par la Commission Electrotechnique Internationale 584) - 1/2/3 (Deutsche Industrie Normen) en 60584 -1/2 (Normes britanniques) 4937,1041, en 60584 - 1/2 (Norme Française) en 60584 -1/2 - NFC 42323 - NFC 42324 (Normes industrielles japonaises) C 1602 - C 1610 (Unification des caractéristiques russes) 3044






  • Classe de grandeur

Fil : 0,1 à 8,0 millimètres.



  • La température fonctionnante :



Diameter/mm Type Fonctionnement de long temps Fonctionnement de courte période
temperature/°C temperature/°C
0,5 S 1300 1600
0,5 R 1300 1600
0,5 B 1600 1700





  • Composition chimique
Conducteur Name Polarité Code Pt% Rh%
Pt90Rh Positif PS 90 10
Pinte Négatif SN, RN 100 --
Pt87Rh Positif RP 87 13
Pt70Rh Positif BP 70 30
Pt94Rh Négatif MILLIARD 94 6





Paramètre détaillé de fil d'extension de thermocouple



Indexation de no. de thermocouple Type de fil de compensation Classification d'Usag La température de jonction/℃ de mesure EMF standard value/μV Catégorie de précision Catégorie générale
ΜV de tolérance ΜV thermique de gamme d'EMF ΜV de tolérance ΜV thermique de gamme d'EMF
SorR Sc ou RC G 100 646 ±30 616~676 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501

K KX, KCA G -25 -968 ±40 -924~-1 012 ±80 -880~-1 056
ou KCB 100 4 096 4 052~4 140 4 008~4 184
  H -25 -968 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008~4 184
200 8 138 8 094~8 182 8 050~8 226
N NX ou OR G -25 -646 ±43 -603~-689 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
H -25 -646 ±43 -603~-690 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E EX G -25 -1 432 ±81 -1 351~-1 513 ±138 -1 294~-1 570
100 6 319 6 238~ 6400 6 181~6 457
H -25 -1 432 ±81 -1 351~ - 1513 ±138 -1 294~-1 570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25 -1 239 ±62 -1 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
H -25 -1 239 ±62 - 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
200 10 779 10 717~10 841 10 656~10 902
T TX G -25 -940 ±30 -910~-970 ±60 -850~-1 000
100 4 279 4 249~4 309 4 189~4 339
H -25 -940 ±48 -892~-988 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200

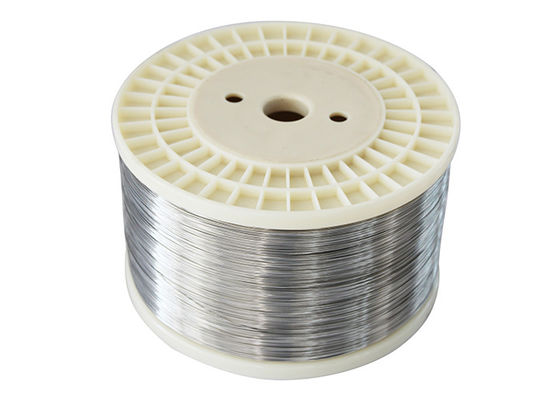

Type fil de platine de PTFE 0.5mm d'extension de thermocouple de R 1
