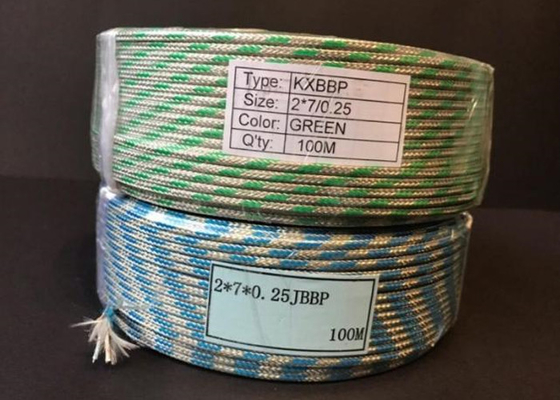

Type vert du câble d'extension de K KXBBP 2*7/0.25

Lieu d'origine La Chine
Nom de marque DLX
Numéro de modèle Type fil d'extension de thermocouple de K
Quantité de commande min 5
Détails d'emballage Paquet de bobine avec la boîte de carton, paquet de bobine avec le poly-sac
Délai de livraison 5-21 jours
Conditions de paiement L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 300 tonnes par mois

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de produit Fil d'extension du thermocouple K Couleur Lumineux
Certificat ISO9001 Température ambiante 32 à 392F (0 à 200C)
Tolérance d'EMF +/- 2.2C ou +/- .75% Catégorie Type K de catégorie d'extension
Positif Ni-Cr Négatif Provisoire
Limites d'erreur spéciales +/- 1.1C ou 0,4%
Point culminant

Type câble d'extension de K

,

Type câble d'extension de K 0.25mm

,

Type fil d'extension de thermocouple de K

Laisser un message
Description de produit

Type vert du câble d'extension de K KXBBP 2*7/0.25 0


Type vert du câble d'extension de K KXBBP 2*7/0.25


  • Fil d'extension de thermocouple

Type vert du câble d'extension de K KXBBP 2*7/0.25, qui est le type adapté aux besoins du client fil d'extension de fil. Les câbles de compensation de thermocouple peuvent également se nommer comme câbles d'instrumentation, puisqu'ils sont employés pour la mesure de processus de la température. La construction est semblable pour appareiller le câble d'instrumentation mais le matériel de conducteur est différent. Des thermocouples sont utilisés dans les processus pour sentir la température et sont reliés aux pyromètres pour l'indication et le contrôle. Le thermocouple et le pyromètre sont électriquement conduits par des câbles d'extension de couple thermoélectrique/câbles compensateurs de thermocouple. Les conducteurs utilisés pour ces câbles de thermocouple sont exigés pour avoir les propriétés (emf) thermoélectriques semblables en tant que celle du thermocouple utilisé pour sentir la température.

Notre type KX de fabrication d'usine principalement, fil compensateur de NX, EX, de JX, d'OR, de TX, de SC/RC, de KCA, de KCB pour le thermocouple, et eux sont employés en instruments et câbles de mesure de la température. Nos produits compensateurs de thermocouple sont tout faits respecter GB/T 4990-2010 “fils d'alliage d'extension et câbles compensateurs pour des thermocouples” (norme nationale chinoise), et également IEC584-3 “fil compensateur de la partie de thermocouple” (norme internationale).






  • Fil de thermocouple
Code Composant de fils du thermocouple
  jambe de +Positive - Jambe négative
N Ni-Cr-SI (NP) Ni-SI-magnésium (NN)
K Ni-Cr (KP) Nial (SI) (KN)
E Ni-Cr (PE) Cu-Ni (en)
J Fer (JP) Cu-Ni (JN)
T Cuivre (TP) Cu-Ni (TN)



  • Normes
ASTM Norme ANSI LE CEI DIN LES BS N-F JIS GOST
(Société américaine pour l'essai et les matériaux) E 230 (Institut d'american national standard) MC 96,1 (Norme européenne par la Commission Electrotechnique Internationale 584) - 1/2/3 (Deutsche Industrie Normen) en 60584 -1/2 (Normes britanniques) 4937,1041, en 60584 - 1/2 (Norme Française) en 60584 -1/2 - NFC 42323 - NFC 42324 (Normes industrielles japonaises) C 1602 - C 1610 (Unification des caractéristiques russes) 3044



Paramètre détaillé de fil de thermocouple

Température ambiante fonctionnante



Diameter/mm La température fonctionnante/ºC de long temps La température fonctionnante/ºC de courte période
0,3 700 800
0,5 800 900
0,8, 1,0 900 1000
1,2, 1,6 1000 1100
2,0, 2,5 1100 1200
3,2 1200 1300



Indexation de no. de thermocouple Type de fil de compensation Classification d'Usag La température de jonction/℃ de mesure EMF standard value/μV Catégorie de précision Catégorie générale
ΜV de tolérance ΜV thermique de gamme d'EMF ΜV de tolérance ΜV thermique de gamme d'EMF
SorR Sc ou RC G 100 646 ±30 616~676 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501

K KX, KCA G -25 -968 ±40 -924~-1 012 ±80 -880~-1 056
ou KCB 100 4 096 4 052~4 140 4 008~4 184
  H -25 -968 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008~4 184
200 8 138 8 094~8 182 8 050~8 226
N NX ou OR G -25 -646 ±43 -603~-689 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
H -25 -646 ±43 -603~-690 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E EX G -25 -1 432 ±81 -1 351~-1 513 ±138 -1 294~-1 570
100 6 319 6 238~ 6400 6 181~6 457
H -25 -1 432 ±81 -1 351~ - 1513 ±138 -1 294~-1 570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25 -1 239 ±62 -1 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
H -25 -1 239 ±62 - 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
200 10 779 10 717~10 841 10 656~10 902
T TX G -25 -940 ±30 -910~-970 ±60 -850~-1 000
100 4 279 4 249~4 309 4 189~4 339
H -25 -940 ±48 -892~-988 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200





Classe de grandeur



Fil : 0,12 à 8,0 millimètres.





  • Type exactitude de N (celui qui est plus grand) :
  • Température de fonctionnement continue maximum : jusqu'à 2,300F (1,260C)

  • Utilisation à court terme : 2,336F (1,280C)

  • Fil de catégorie de thermocouple, -454 à 2300F (- 270 à 1,260C)

  • Fil d'extension, 32 à 392F (0 à 200C)

Type vert du câble d'extension de K KXBBP 2*7/0.25 1
